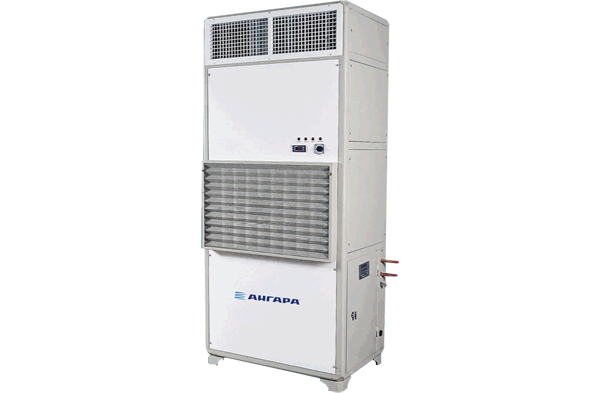

Серия АНГАРА KOMPAKT

Промышленные кондиционеры. Холодопроизводительность: 8,6 кВт-86,5 кВт.

Тип устройства KOMPAKT
3,5
KOMPAKT
5
KOMPAKT
7,5
KOMPAKT
10
KOMPAKT
12
KOMPAKT
14
KOMPAKT
18
KOMPAKT
20
KOMPAKT
24
Номинальная холодопроизводительность, кВт 12,9 19,3 27,2 32,6 39,1 46,7 63,5 73,1 79,5
Хладагент R22
Тип компрессора Герметичный поршневой Cпиральный Полугермет.
поршневой
Спиральный
Компрессор Мощность, кВт 3,2 4,8 5,5 6,7 8 9,5 13,3 15,8 16,3
Испаритель Номинальный расход
воздуха, (м3/ч) x 1000
2,5 3,6 5,1 6,5 7,25 8,25 10 12 14
Мощность двигателя вентилятора, кВт 0,25-0,55 0,55-1,1 0,75-1,5 1,1-2,2 1,1-3 1,5-3 1,5-4 1,5-4 2,2-5,5
Напор вентиляторов 16-18 24-40 24-46 26-48 28-52 28-52 28-55 28-60 28-65
Потери давления 12 12 14 14 14 15 16 16 16
Воздушный конденсатор Модель конденсатора HKM3,5 HKM5 HKM7,5 HKM10 HKM12 HKM14 HKM18 HKM20 HKM24
Количество
вентиляторов
1 1 1 2 2 3 3 3 3
Мощность двигателя вентилятора 1x0,75 1x0,75 1x0,78 2x0,75 2x0,75 3x0,75 3x0,75 3x0,7 3x0,78
Водяной конденсатор Номинальный расход воды, (м3/ч) 2,78 4,15 5,63 6,75 8,1 9,68 13,21 15,3 16,48
Потери давления 5,5 5,6 5,7 4,1 4,1 3,9 4,1 4,1 4,3
Вх/вых подсоединительных патрубков 1”-1” 11/4”- 11/4 11/4”- 11/4 2x1”-11/2 2x1”-11/2 2x11/4”-2” 2x11/4”-2” 2x11/2”-21/2 2x11/2”-21/2
Мощность
нагревателя
Водяной, (кВт) 13,4 18,7 26,8 33,8 39,6 48,8 56,9 64 69,8
Пар, (кВт) 15,2 23,3 32,6 40,7 46,6 52,3 60,4 69,8 75,6
Электрический, (кВт) 10 15 20 25 25 30 35 45 55
Вес Внутренний
блок c воздушным конденсатором
287 324 398 443 483 598 737 865 948
Наружный блок c воздушным конденсатором 75 85 115 130 125 170 185 250 270
С водяным конденсатором 343 337 452 508 544 666 836 972 1075

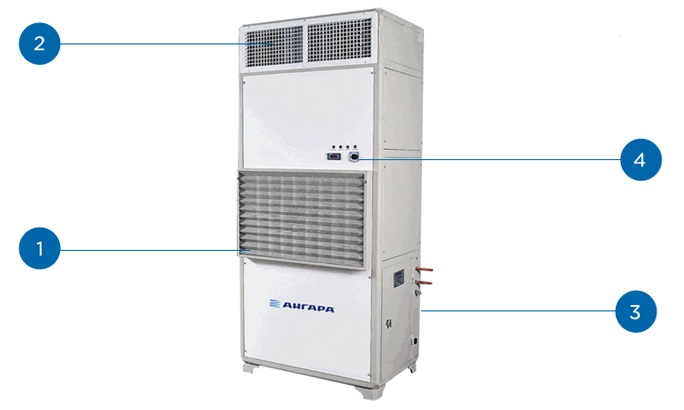

Конструкция

  1. Конденсатор Выносной воздушный (или водяной) конденсатор.
  2. Нагреватель Водяной или электрический нагреватель.
  3. Вентилятор Малошумный центробежный вентилятор
  4. Управление Автоматическая система управления

Корпус и покрытие. Изготовлен путем соединения каркасных деталей специальным алюминиевым профилем. Покрытие кондиционера изготавливается из листовой стали, покрашенной специально водостойкой краской, для защиты от внешнего воздействия. Внутренняя поверхность изолирована от тела и шума.

Компрессор. Герметичный или полугерметичный. Напряжение питания 3ф/400В/50Гц.

Конденсатор. В зависимости от применения возможна комплектация воздушным или водяным конденсатором.
Воздушный конденсатор. Изготовлен из медных труб, покрытых алюминиевым оребрением. Медные трубы расширены специальным методом для обеспечения высокой эффективности передачи тепла алюминиевым ребрам. Для циркуляции воздуха в воздушных конденсаторах устанавливаются осевые вентиляторы.

Водяной конденсатор. Производится в кожухотрубном исполнении. Внутри кожуха установлены медные трубы, вальцованные в трубные решетки. Для установок с конденсатором водяного охлаждения необходимо установить насос и градирню для охлаждения воды.

Воздухоохладитель. Воздухоохладитель изготавливается из медных труб, покрытых алюминиевым оребрением, имеет оптимальный размер для максимальной передачи тепла. При охлаждении воздуха на поверхности испарителя происходит конденсация водяных паров.

Секция подогрева. Изготавливается из медных труб, покрытых алюминиевым оребрением, устанавливается по желанию. Для нагрева воздуха возможно использование горячей воды или пара. Если невозможно использовать воду и пар, возможна установка электрического нагревателя.

Радиальные вентиляторы. Вентиляторы изготавливаются в Европе, специальные подшипники обеспечивают низки й уровень шума. Вентиляторы обеспечивают необходимый напор для преодоления потерь в испарителе, нагревателе, фильтре и воздуховоде. Вентиляторы соединяются с электродвигателем посредством ременной передачи, могут вращаться в различных направлениях в зависимости от потребностей.

Всасывающая решетка и фильтр. Фильтр изготовлен из специальных материалов, обеспечивающих максимальную очистку воздуха. Загрязнённый фильтр возможно промыть моющим средством или очистить струей воздуха под давлением. Каждые 3-4 месяца необходимо устанавливать новый фильтр.

Выброс воздуха. Если в кондиционируемом помещении требуется частичный воздухообмен, кондиционер может быть оборудован соединением для выброса воздуха. При этом на данном соединении устанавливается фильтр.
Компоненты холодильного контура. В состав холодильного контура входит: фильтр-осушитель, смотровое стекло, ТРВ, соленоидный вентиль, предохранительные клапаны, комнатный термостат.

Подсоединения воды/хладагента на конденсаторе. Вход/выход водяного конденсатора следует подключить в градирне. В кондиционера с конденсатором воздушного охлаждения медные трубы выходящие из внутреннего блока следует подсоединить к воздушному конденсатору.

Электрическая панель управления. Электрическая панель установленная в кондиционере обеспечивает полностью автоматическую работу кондиционера. Электрическая панель оборудована необходимым количеством контакторов, предохранителей, выключателей, сигнальных ламп.

Панель управления. На панели управления установлен выключатель включающий/выключающий кондиционер. С помощью сигнальных ламп, установленных на панели, можно контролировать рабочие параметры установки и сбои, произошедшие в системе.

Внутреннее исполнение. Установки такого типа используются, если кондиционер не подключается к воздуховодам. В кондиционер встраивается специальная решетка, для распределенной подачи воздуха в помещение.
