Водокольцевые вакуумные насосы

Промышленные водокольцевые всасывающие насосы, применяемые как источник постоянного вакуума.
Высокая энергоэффективность. Нержавеющее и взрывозащищенное исполнение (под заказ). Сниженный расход воды. Интересная цена
Заказать сейчас
Подробнее

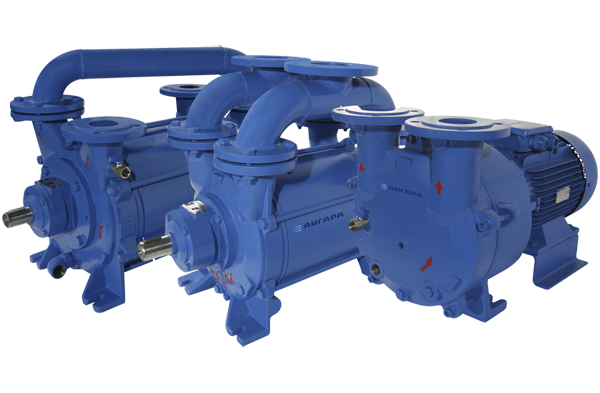

Водокольцевые вакуумные насосы

Жидкостно-кольцевые вакуумные насосы «АНГАРА» проверены в разнообразных условиях работы с различными техническими задачами.

Насосы «АНГАРА» работают с минимальным шумом, долгим сроком службы, максимальной надежность и неприхотливостью.

Особенности:

  • Безопасность и удобство функционирования;
  • Способность откачивания любого газа;
  • Работа без шума и вибрации;
  • Неприхотливость и высокая эффективность;
  • Нет необходимости в смазке внутренних деталей отсасываемый газ может быть насыщенным паром простота чистки и периодического обслуживания;
  • Малая вероятность поломок, так как в системе всего одна движущая деталь;
  • Герметичность;
  • Использование для широкого круга задач при правильном выборе материалов и рабочих жидкостей.

Принцип действия. Жидкостно-кольцевые насосы относят к всасывающим насосам. Движущиеся детали (ось и лопасти) расположены эксцентрично по отношению к корпусу насоса (их геометрические оси не совпадают). Во время вращения ротора, оси и лопастей, жидкость в корпусе насоса вытесняется наружу под действием центробежной силы, формируя жидкостное кольцо на поверхности стенки корпуса.

Благодаря эксцентричному расположению ротора, пространства между корпусом насоса и лопастями содержат разное количество жидкости. Верхнее пространство заполнено жидкостью полностью. В момент совершения лопастью половины полного оборота, жидкость вытесняется газом. В процессе вращения жидкость вытесняет газ через входное отверстие. Этот цикл повторяется для каждой лопасти, в результате мы имеем постоянный и равномерно функционирующий источник вакуума.

Технические характеристики вакуумных насосов моноблочного типа

Модель GMPV 120/030 GMPV 120/050 GMPV
200/055
GMPV
200/065
GMPV
200/085
GMPV
230/090
GMPV
230/120
GMPV
270/110
GMPV
270/155
Вход и выход G1" G1" DN40 DN40 DN40 DN50 DN50 DN65 DN65
Мощнсоть, кВт 0,75 1,5 2,2 3 4 5,5 5,5 7,5 11
Обороты/мин 2850 25850 1450 1450 1450 1450 1450 1450 1450
Предельный вакуум 400 мБар 300 мм.рт.ст. 0,04 МПа Производительность (м3/ч) 24 52 72 105 134 190 210 280 382
200 мБар 150 мм.рт.ст. 0,02 МПа 24 50 74 106 137 193 218 282 364
100 мБар 75 мм.рт.ст. 0,01 МПа 23 45 77 108 141 195 220 280 347
80 мБар 60 мм.рт.ст. 0,008 МПа 22 40 78 108 140 190 217 275 332
60 мБар 45 мм.рт.ст. 0,006 МПа 20 36 77 107 132 185 210 270 312
40 мБар 30 мм.рт.ст. 0,004 МПа 18 30 75 100 115 175 200 240 280
33 мБар 25 мм.рт.ст. 0,0033 МПа 15 25 65 80 95 165 185 205 270
Рабочая жидкость л/мин 4 6 13 15 16 18 20 23 225

Технические характеристики двухступенчатых водокольцевых вакуумных насосов

Модель GMP
145/080
GMP
185/080
GVP
200/120
GVP
200/170
GVP
230/120
GVP
230/160
GVP
230/220
GMP
230/160
GMP
230/200
GMP
250/160
GMP
250/200
GMP
250/240
Вход и выход DN32 DN40 DN40 DN40 DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65
Мощнсоть, кВт 3 4 4 5,5 11 11 15 11 15 15 18,5 22
Обороты/мин 1450 1450 1450 1450 1450 1450 1450 1450 1450 1450 1450 1450
Предельный вакуум 400 мБар 300 мм.рт.ст. 0,04 МПа Производительность (м3/ч) 54 105 150 180 260 330 370 330 390 430 490 540
200 мБар 150 мм.рт.ст. 0,02 МПа 54 108 155 190 270 350 420 350 440 460 530 590
100 мБар 75 мм.рт.ст. 0,01 МПа 54 105 145 190 270 345 450 350 440 470 540 610
80 мБар 60 мм.рт.ст. 0,008 МПа 53 97 140 185 250 325 430 3340 420 450 520 590
60 мБар 45 мм.рт.ст. 0,006 МПа 48 85 130 165 215 290 360 300 360 390 440 500
40 мБар 30 мм.рт.ст. 0,004 МПа 40 70 110 140 190 240 300 240 290 330 360 400
33 мБар 25 мм.рт.ст. 0,0033 МПа 30 50 90 110 175 200 240 200 225 - - -
Рабочая жидкость л/мин 6 12 14 16 30 235 45 35 40 40 45 50

Технические характеристики одноступенчатых водокольцевых вакуумных насосов

Модель GMVT 275/220 GMVT
275/260
GMVT
275/300
GMVT
410/260
GMVT
410/320
GMVT
410/400
GMPT
520/400
GMPT
520/530
GMPT
520/600
Вход и выход DN100 DN100 DN100 DN125 DN125 DN125 DN200 DN200 DN200
Мощнсоть, кВт 15 18,5 22 30 37 45 55 75 90
Обороты/мин 1450 1450 1450 980 980 980 735 735 735
Предельный вакуум 400 мБар 300 мм.рт.ст. 0,04 МПа Производительность (м3/ч) 630 710 800 1100 1350 1670 2100 2800 3600
200 мБар 150 мм.рт.ст. 0,02 МПа 640 730 830 1115 1365 1700 1900 2600 3350
100 мБар 75 мм.рт.ст. 0,01 МПа 620 710 810 1050 1330 1700 1600 2100 2700
80 мБар 60 мм.рт.ст. 0,008 МПа 580 680 785 1015 1310 1690 - - -
60 мБар 45 мм.рт.ст. 0,006 МПа 540 630 720 950 1260 1670 - - -
40 мБар 30 мм.рт.ст. 0,004 МПа 450 550 650 880 1200 1600 - - -
33 мБар 25 мм.рт.ст. 0,0033 МПа - - - - - - - - -
Рабочая жидкость л/мин 50 55 60 85 90 100 150 170 210

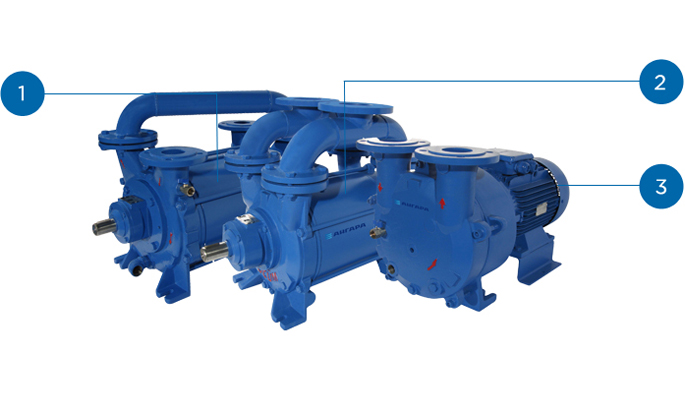

Конструкция

  1. Бронзовый импеллер
  2. Нержавеющее исполнение (под заказ)
  3. Электродвигатель

Области применения

Водокольцевые вакуумные насосы используются в основном в пищевой, химической текстильной, стеклодувной, фармацевтической, производство пластмасс, кирпича и черепицы.

Пищевая промышленность

  • Очистка и дезодорированные пищевых (растительных) масел;
  • Производство йогуртов, молочных продуктов и соков;
  • Производство конфет и джемов;
  • Вытяжка пара при производстве макаронных изделий, томатных паст и консервов;
  • Очистка сахара;
  • Производство и обработка сельскохозяйственных продуктов и крахмала;
  • Производство табачных и алкогольных продуктов;
  • Потрошение птиц.

Химическая промышленность

  • Производство детергентов  и мыла;
  • Дистилляция и выпаривание.

Производство пластмассы

  • Создание вакуума (вакуумных упаковок);
  • Производство пластиковых труб и профилей;
  • Покрытие кабеля пластиком.

Текстиль

  • Обработка пряжи и нитей;
  • Высушивание текстиля.

Производство кирпича и черепицы

  • Производство кирпича и черепицы.

Стеклонадувное и керамическое производство

  • Дегазация и отливка вакуумом.

Медицина

  • Больничные вакуумные системы, стерилизация.

Производство бумаги

  • Удаление влаги с оборудования и сушка бумаги;
  • Производство поддонов для яиц.

Кожвенная промышленность

  • Придание формы кожи вакуумов.

Другие отрасли

  • Вакуумная пропитка;
  • Заливка насосов;
  • Вакуумные подъемники.
