Серия ESK

Промышленные агрегаты для конденсации хладагента.
Широкий модельный ряд от 12 до 1225 кВт. Разборная конструкция. Прочистка без разгерметизации фреонового контура. Специсполнение по заказ.
Заказать сейчас
Подробнее

Серия ESK

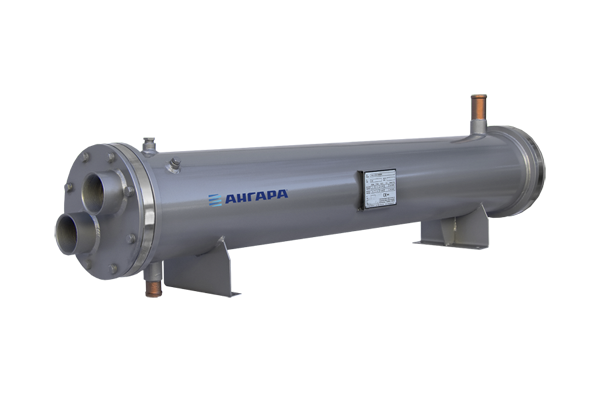

Конденсаторы водяного охлаждения используются в составе холодильных установок для конденсации холодильного агента и в составе тепловых насосов для нагревания воды. Модельный ряд кожухотрубных теплообменников «АНГАРА» состоит из 36 моделей производительностью от 12,3 кВт до 1225,6 кВт. Конденсаторы производятся для применения с «HFC» и «HCFC» хладагентами.

Кожухотрубные конденсаторы серии «ESK» производятся из высококачественных материалов в соответствии с европейской директивой оборудования, работающего под давлением. Специально профилированные трубы изготавливаются из меди и обеспечивают высокую теплопередачу; трубные решетки, внутренняя поверхность, перегородки и соединения для холодильного агента изготавливаются из углеродистой стали; болты изготавливаются из стали, прокладки из резины.

По запросу конденсаторы поставляются с установленным предохранительным клапаном.

Все кожухотрубные теплообменники оборудованы патрубками для входа/выхода холодильного агента, сервисным штуцером и предохранительным клапаном, патрубками для входа/выхода водяной линии, штуцерами для сброса воды и воздуха.

Готовые конденсаторы испытываются на утечки под давлением 30 бар для холодильного контура, 10 бар для водяного контура.

Для охлаждения теплообменника рекомендуется использовать воду из градирни.

Технические характеристики кожухотрубных конденсаторов серии ESK

Модель ESK-
12
ESK-
18
ESK-
24
ESK-
31
ESK-
37
ESK-
45
ESK-
54
ESK-
59
ESK-
63
ESK-
72
ESK-
81
ESK-
90
Номинальная холодо-
производительность, кВт
12,3 18,5 24,6 30,7 36,7 45,7 54,5 59,0 63,4 72,4 81,4 90,5
Номинальный расход
воды , м3
1,7 2,6 3,4 4,3 5,1 8,6 10,3 11,1 12,0 13,7 15,4 17,1
Падение давления, кПа 50,6 52,2 54,4 52,0 53,2 29,7 30,6 21,2 31,8 33,1 34,5 36,2
Объем хладагента, дм3 8,3 7,8 7,2 6,7 6,1 9,0 8,3 14,1 13,7 13,0 18,5 17,0
Объем воды, дм3 1,7 2,1 2,5 2,9 3,3 3,5 4,1 4,3 4,6 5,2 6,5 7,0
Вес, кг 37,0 38,0 40,0 41,0 42,0 47,0 49,0 56,0 57,0 58,0 70,0 72,0

Температура конденсации 42 °С
Температура воды на входе 30 °С
Хладагент R407C
Коэффициент загрязнения 0,000043 м2K/W
Переохлаждение 3 °С

Размеры кожухотрубных конденсаторов серии ESK

Модель ESK-
12
ESK-
18
ESK-
24
ESK-
31
ESK-
37
ESK-
45
ESK-
54
ESK-
59
ESK-
63
ESK-
72
ESK-
81
ESK-
90
A 855 855 855 860 860 1115 1115 1115 1115 1115 1125 1125
B 750 750 750 750 750 1000 1000 1000 1000 1000 1000 1000
C 220 220 220 220 220 220 220 220 220 220 260 260
D 140 140 140 140 140 140 140 168 168 168 194 194
E 120 120 120 120 120 120 120 140 140 140 160 160
F 60 60 60 60 60 60 60 60 60 60 80 80
H 30 30 30 30 30 30 30 40 40 40 50 50
K 100 100 100 100 100 100 100 100 100 100 100 100
L 400 400 400 400 400 600 600 600 600 600 600 600
Водяная
линия
d1 1" 1" 1" 1 1/4" 1 1/4" 1 1/4" 1 1/4" - 1 1/2" 1 1/2" 1 1/2" 1 1/2"
d2 - - - - - 2" 2" 2" 2" 2" 2" 2"
Фреоновая
линия
d3 16 22 22 22 22 28 28 28 28 28 35 35
d4 16 16 16 19 19 19 19 22 22 22 28 28
d5 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 3/4" 3/4"

Технические характеристики кожухотрубных конденсаторов серии ESK

Модель ESK-
99
ESK-
108
ESK-
117
ESK-
121
ESK-
140
ESK-
158
ESK-
170
ESK-
182
ESK-
206
ESK-
219
ESK-
267
ESK-
287
Номинальная холодо-
производительность, кВт
99,9 108,8 118,2 121,1 139,7 158,1 170,8 182,7 208,8 221,5 271,2 292,7
Номинальный расход
воды , м3
18,9 20,6 22,3 17,1 19,7 22,3 24,0 25,7 29,1 30,8 37,7 41,4
Падение давления, кПа 38,0 32,0 32,8 36,1 37,1 38,3 39,1 40,0 37,7 38,3 40,9 45,7
Объем хладагента, дм3 17,0 23,7 22,9 38,4 36,7 34,9 33,8 32,6 58,6 57,4 52,9 51,7
Объем воды, дм3 7,5 8,1 8,6 9,7 10,9 12,1 12,9 13,7 17,3 18,1 21,3 22,1
Вес, кг 74,0 91,0 93,0 114,0 119,0 123,0 126,0 129,0 175,0 175,0 189,0 192,0

Температура конденсации 42 °С
Температура воды на входе 30 °С
Хладагент R407C
Коэффициент загрязнения 0,000043 м2K/W
Переохлаждение 3 °С

Размеры кожухотрубных конденсаторов серии ESK

Модель ESK-
99
ESK-
108
ESK-
117
ESK-
121
ESK-
140
ESK-
158
ESK-
170
ESK-
182
ESK-
206
ESK-
219
ESK-
267
ESK-
287
A 1125 1135 1135 1635 1635 1635 1635 1635 660 1660 1660 1660
B 1000 1000 1000 1500 1500 1500 1500 1500 1500 1500 1500 1500
C 260 260 260 260 260 260 260 260 320 320 320 320
D 194 220 220 220 220 220 220 220 273 273 273 273
E 160 180 180 180 180 180 180 180 220 220 220 220
F 80 80 80 80 80 80 80 80 100 100 100 100
H 50 50 50 50 50 50 50 50 60 60 60 60
K 100 100 100 100 100 100 100 100 150 150 150 150
L 600 600 600 1000 1000 1000 1000 1000 1000 1000 1000 1000
Водяная
линия
d1 1 1/2" 1 1/2" 1 1/2" 1 1/2" - 1 1/2" 1 1/2" 1 1/2" - - - -
d2 2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 3" 3" 3" 3"
Фреоновая
линия
d3 35 35 35 35 35 42 42 42 54 54 54 54
d4 28 28 28 28 28 35 35 35 35 35 42 42
d5 3/4" 1" 1" 1" 1" 1" 1" 1" 1" 1" 1" 1"

Технические характеристики кожухотрубных конденсаторов серии ESK

Модель ESK-
317
ESK-
362
ESK-
415
ESK-
453
ESK-
529
ESK-
604
ESK-
680
ESK-
769
ESK-
891
ESK-
972
ESK-
1053
ESK-
1215
Номинальная холодо-
производительность, кВт
318,1 365,9 417,8 456,5 533,3 610,4 686,1 772,7 895,7 978,2 1060,9 1225,6
Номинальный расход
воды , м3
37,8 43,2 49,5 54,0 63,0 72,0 81,0 85,5 99,0 108,0 116,9 135,0
Падение давления, кПа 50,0 52,5 46,9 47,8 49,9 52,3 47,7 51,3 53,5 55,1 56,8 52,3
Объем хладагента, дм3 72,9 68,3 105,6 101,8 94,1 86,4 110,7 120,7 164,7 156,1 147,5 201,9
Объем воды, дм3 26,2 29,4 36,4 39,1 44,4 49,8 65,5 74,5 92,4 98,4 104,4 125,7
Вес, кг 228,0 240,0 283,0 292,0 311,0 330,0 410,0 455,0 625,0 646,0 667,0 775,0

Температура конденсации 42 °С
Температура воды на входе 30 °С
Хладагент R407C
Коэффициент загрязнения 0,000043 м2K/W
Переохлаждение 3 °С

Размеры кожухотрубных конденсаторов серии ESK

Модель ESK-
317
ESK-
362
ESK-
415
ESK-
453
ESK-
529
ESK-
604
ESK-
680
ESK-
769
ESK-
891
ESK-
972
ESK-
1053
ESK-
1215
A 2160 2160 2230 2230 2230 2230 2270 2520 2550 2550 2550 2565
B 2000 2000 2000 2000 2000 2000 2000 2250 2250 2250 2250 2250
C 320 320 375 375 375 375 440 440 490 490 490 540
D 273 273 324 324 324 324 356 356 406 406 406 457
E 220 220 250 250 250 250 250 250 300 300 300 350
F 100 100 120 120 120 120 140 140 150 150 150 150
H 60 60 60 60 60 60 70 70 80 80 80 80
K 150 150 150 150 150 150 180 180 200 200 200 200
L 1300 1300 1300 1300 1300 1300 1300 1500 1500 1500 1500 1500
Водяная
линия
d1 - - - - - - - - - - - -
d2 3" 3" DN100 DN100 DN100 DN100 DN125 DN125 DN125 DN125 DN125 DN150
Фреоновая
линия
d3 54 80 80 80 80 80 80 80 80 80 114,3 114,3
d4 42 42 42 42 54 54 54 76 76 76 80 80
d5 1" 1" 2x1" 2x1" 2x1" 2x1" 2x1" 2x1" 3x1" 3x1" 3x1" 3x1"
