Водоохлаждающие установки серии EBSP поставляются на склад или место монтажа в полностью собранном и готовом к работе виде.
Диапазон производительности компактных водоохладителей серии EBSP варьируется от 65,4 кВт до 458,4 кВт.

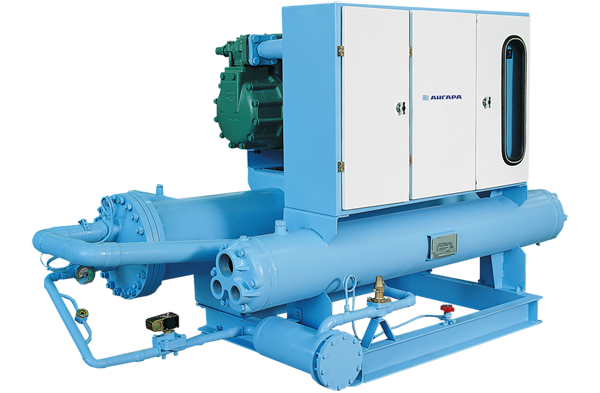

Чиллеры с водяным охлаждением серии EBSP
Промышленные водоохладители с водяным охлаждением конденсатора.
Усиленная рама и компактный дизайн
1 или 2 контурная холодильная система повышает надежность
Повышенная эффективность холодильного компрессора
Легкообслуживаемые, кожухотрубные испарители и конденсаторы
Легкость и простота обслуживания
Подробнее
Серия EBSP
Технические характеристики чиллеров серии EBSP
| Тип установки | EBSP-30.1 | EBSP-33.1 | EBSP-35.1 | EBSP-40.1 | EBSP-50.1 | EBSP-60.1 | EBSP-70.1 | EBSP-35.2 | EBSP-40.2 | EBSP-50.2 | EBSP-60.2 | EBSP-70.2 | |
| Номинальная холодопроизводительность, кВт (1) | R407С(2) | 73,3 | 82,9 | 96,4 | 110 | 131,4 | 165,8 | 196,2 | 192,8 | 220 | 262,8 | 331,6 | 392,4 |
| R22 | 77,8 | 88,7 | 101,9 | 116,7 | 137,6 | 175,4 | 197,9 | 203,8 | 233,4 | 275,2 | 350,8 | 395,8 | |
| Количество компрессоров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
| Мощность компрессора, кВт (1) | 18,3 | 20,1 | 23,3 | 27,5 | 34,5 | 41,6 | 51,6 | 46,6 | 55 | 69 | 83,2 | 103,8 | |
| Регулирование производительность, количество ступеней | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | |
| Рабочий вес, (кг) | 730 | 780 | 810 | 870 | 940 | 1200 | 1350 | 1880 | 1960 | 2040 | 2560 |
2660 |
|
(1) Значения указаны при температуре воды 12 °С на входе/7 °С на выходе, температуре входящей в конденсатор воды 28 °С
(2) Значения указаны на основе температуры точки росы испарителя и конденсатора.

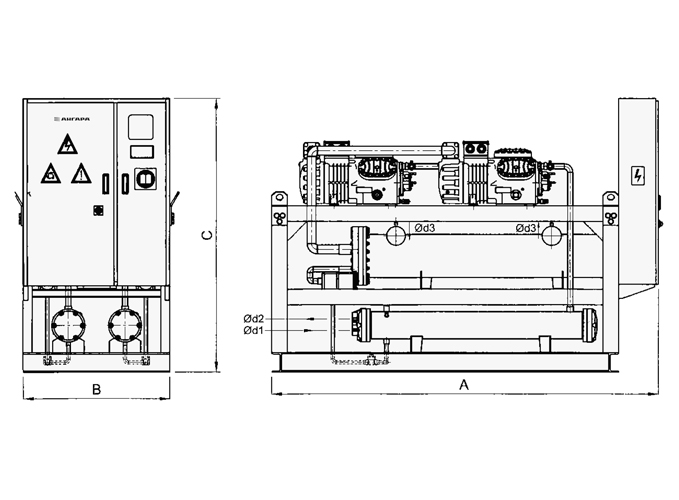

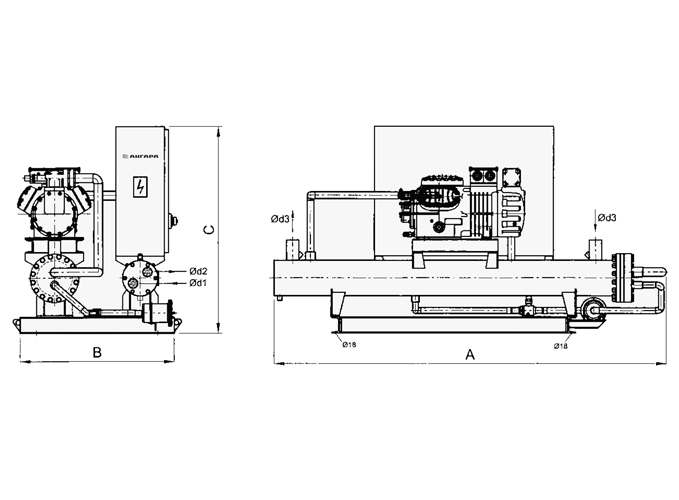

Габаритные размеры чиллеров серии EBSP
| Модель | EBSP-30.1 | EBSP-33.1 | EBSP-35.1 | EBSP-40.1 | EBSP-50.1 | EBSP-60.1 | EBSP-70.1 | EBSP-35.2 | EBSP-40.2 | EBSP-50.2 | EBSP-60.2 | EBSP-70.2 | |
| A | 2160 | 2350 | 2450 | 2560 | 2200 | 2200 | 2200 | 2650 | 2800 | 3000 | 3300 | 3500 | |
| B | 800 | 800 | 800 | 850 | 850 | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | |
| C | 1225 | 1225 | 1250 | 1350 | 1350 | 1425 | 1425 | 1800 | 1800 | 1800 | 1850 | 1850 | |
| d1 | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 3" | 3" | 2x2 1/2" | 2x2 1/2" | 2x2 1/2" | 2x3" | 2x3" | |
| d2 | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 3" | 3" | 2x2 1/2" | 2x2 1/2" | 2x2 1/2" | 2x3" | 2x3" | |
| d3 | 2 1/2' | 3" | 3' | 3" | DN100 | DN100 | DN125 | DN125 | DN125 | DN125 | DN150 | DN150 | |

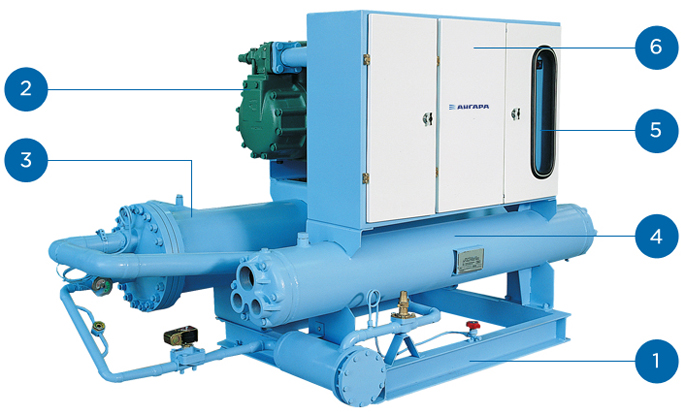

Конструкция
- Рама Усиленная компактная рама.
- Компрессор 2 – 1 или 2 порневых полугерметичных компрессора.
- Испаритель Разборный кожухотрубный испаритель.
- Конденсатор Разборный кожухотрубный одноходовой конденсатор
- Управление Микропроцессорное управление с возможностью удаленного управления.
- Щит Щит управления IP54 с максимальным набором защитных элементов.
Описание компонентов чиллера
Компрессор. В зависимости от холодопроизводительности установки оснащаются одним или двумя полугерметичными поршневыми компрессорами. Удобное расположение компрессоров позволяет легко проводить сервисное обслуживание.
Конденсатор. Кожухотрубный конденсатор водяного охлаждения изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки.
Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами имеющими необходимую толщину.
Электрическая панель управления. Панель управления изготовлена со степенью защиты IP54. Для автоматической и безопасной работы установки электрическая панель разделена на два блока: силовой блок и блок управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.
Система электронного управления. Для управления работой установок используется электронная система управления. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Кроме того микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.
Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, соленоидный вентиль, фильтр осушитель, смотровое стекло, обратные клапана, реле давления, реле протока.
Заказать чиллеры серии EBSP
Промышленные водоохладители с водяным охлаждением конденсатора. Сделайте первый шаг к приобретению оборудования уже сегодня!
