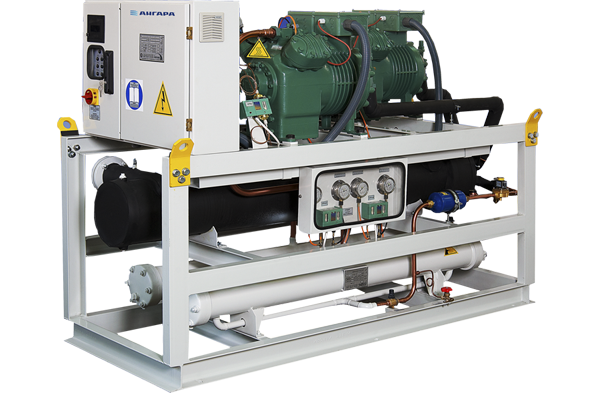

Чиллеры с водяным охлаждением серии EBSP.D

Промышленные водоохладители с водяным охлаждением конденсатора
Конденсатор для охлаждения МОРСКОЙ водой Усиленная рама и компактный дизайн 1 или 2 контурная холодильная система повышает надежность Повышенная эффективность холодильного компрессора Легкообслуживаемые, кожухотрубные испарители и конденсаторы
Заказать сейчас
Подробнее

Серия EBSP.D

Водоохлаждающие установки «Ангара» серии EBSP/D разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии EBSP/D производятся согласно стандартам качества ISO 9001:2000.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinery Directive (MD): 98/37/EC Low Voltage Directive (LVD): 73/23/EEC Electromagnetic Compatibility Directive (EMC): 89/336/EEC Pressure Equipment Directive (PED): 97/23/EC Диапазон производительности компактных водоохладителей серии EBSP.D варьируется от 65,4 кВт до 458,4 кВт.

Технические характеристики чиллеров серии EBSP/D

Тип установки EBSP/D-30Y.1 EBSP/D-33Y.1 EBSP/D-35Y.1 EBSP/D-40Y.1 EBSP/D-50Y.1 EBSP/D-60Y.1 EBSP/D-70Y.1 EBSP/D-35Y.2 EBSP/D-40Y.2 EBSP/D-50Y.2 EBSP/D-60Y.2 EBSP/D-70Y.2
Номинальная холодопроизводительность, кВт  (1) R407(2) 73,3 82,9 96,4 110 131,4 165,8 196,2 192,8 220 262,8 331,6 392,4
Количество компрессоров 1 1 1 1 1 1 1 2 2 2 2 2
Мощность компрессора, кВт (1) 18,4 19,5 23,3 27,4 33,2 40,9 49,9 54,8 66,4 81,8 99,8
Регулирование производительность, количество ступеней 2 2 2 2 2 2 2 4 4 4 4 4
Рабочий вес, (кг) 720 790 810 860 900 1135 1240 1850 1850 1925 2510 2630

(1) Значения указаны при температуре воды 12 °С на входе/7 °С на выходе, температуре входящей в конденсатор воды 28 °С
(2) Значения указаны на основе температуры точки росы испарителя и конденсатора.

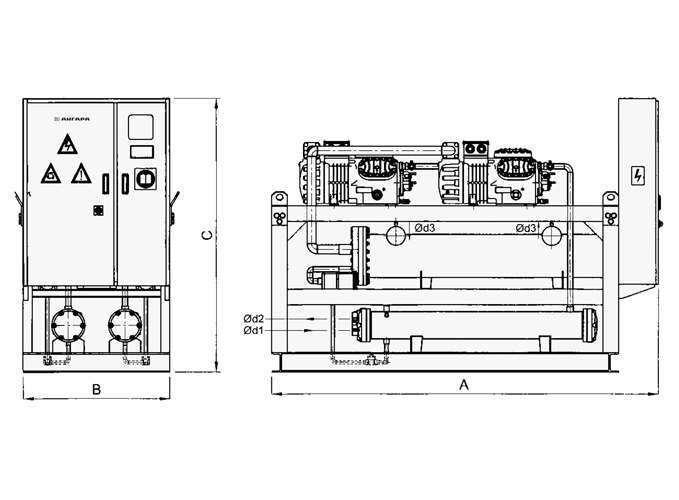

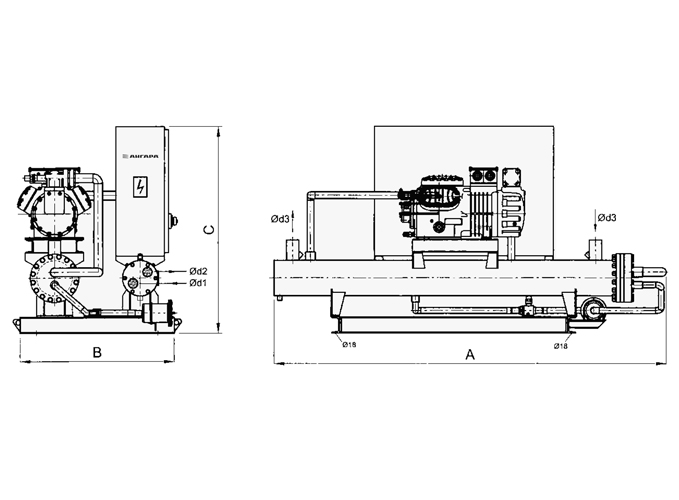

Габаритные размеры чиллеров серии EBSP/D

Модель EBSP/D-30Y.1 EBSP/D-33Y.1 EBSP/D-35Y.1 EBSP/D-40Y.1 EBSP/D-50Y.1 EBSP/D-60Y.1 EBSP/D-70Y.1 EBSP/D-35Y.2 EBSP/D-40Y.2 EBSP/D-50Y.2 EBSP/D-60Y.2 EBSP/D-70Y.2
A 2160 2350 2450 2560 2200 2200 2200 2650 2800 3000 3300 3500
B 800 800 800 850 850 900 900 900 900 900 1000 1000
C 1225 1320 1320 1420 1420 1475 1545 1800 1800 1800 1850 1850
d1 2 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 3" 3" 2x2 1/2" 2x2 1/2" 2x2 1/2" 2x3" 2x3"
d2 2 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 3" 3" 2x2 1/2" 2x2 1/2" 2x2 1/2" 2x3" 2x3"
d3 2 1/2' 3" 3' 3" DN100 DN100 DN125 DN125 DN125 DN125 DN150 DN150

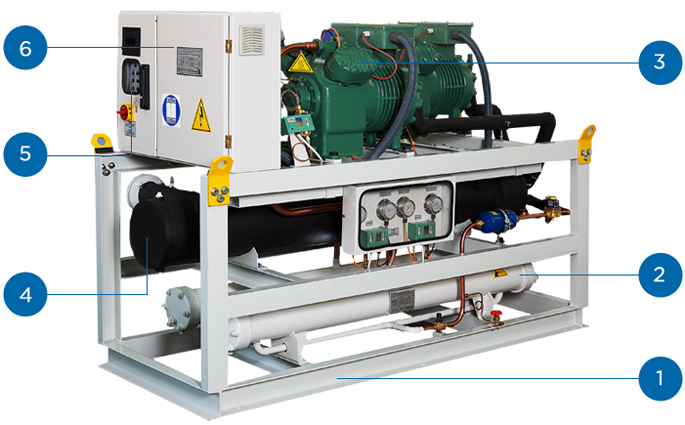

Конструкция

  1. Рама Усиленная компактная рама.
  2. Конденсатор разборный кожухотрубный конденсатор для МОРСКОЙ воды.
  3. Компрессор 1 или 2 поршневых полугерметичных компрессора. Повышенная эффективность за счет водяного охлаждения.
  4. Испаритель Разборный кожухотрубный испаритель.
  5. Управление Микропроцессорное управление с возможностью удаленного подключения.
  6. Щит Щит управления IP54 с максимальным набором защитных элементов.

Описание компонентов чиллера

Компрессор. В зависимости от холодопроизводительности установки оснащаются одним или двумя полугерметичными поршневыми компрессорами. Удобное расположение компрессоров позволяет легко проводить сервисное обслуживание.

Конденсатор. Специальный кожухотрубный конденсатор для использования с морской водой. Специальный профиль труб обеспечивает высокую эффективность передачи тепла. Трубы изготовлены из сплава меди и никеля, трубные решетки и внутренняя поверхность изготовлены из устойчивых к коррозии материалов, остальные части конденсатора изготовлены из углеродистой стали. По запросу трубные решетки и внутренне покрытие возможно изготовить из сплава хрома и никеля.

Испаритель. Кожухотрубный испаритель изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб.

Электрическая панель управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, соленоидный вентиль, фильтр осушитель, смотровое стекло, обратные клапана, реле давления, реле протока.
