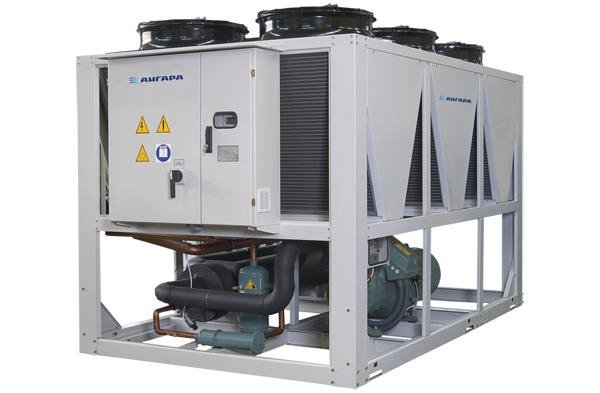

Серия EBHV

Водоохлаждающие установки «Ангара» серии «EBHV» разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии «EBHV» производятся согласно стандартам качества ISO 9001:2000. Установки поставляются в полностью готовом к инсталляции виде.

На заводе производится сборка и подключение всех компонентов установки, а также заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности, а именно Machinary Directive (MD): 98/37/EC, Low Voltage Directive (LVD): 73/23/EEC, Electromagnetic Compatibility Directive (EMC): 89/336/EEC, Pressure Equipment Directive (PED): 97/23/EC

Технические характеристики чиллеров серии EBHV с одним компрессором

Тип устройства EBHV-50.1 EBHV-60.1 EBHV-70.1 EBHV-80.1 EBHV-90.1 EBHV-110.1 EBHV- 125.1 EBHV- 140.1 EBHV- 180.1 EBHV- 210.1 EBHV- 240.1 EBHV- 280.1 EBHV-300.1
Номинальная холодо-производительность, кВт R407(3) (1) 124,1 153,5 178,2 210 238 298 343 390 512 673 673 764 861
(2) 110,3 137,4 158,7 187,2 213,5 267,1 304,8 349,5 458,1 528,1 603,5 686,3 778
R22 (1) 127,8 160 187,9 217 248 309 353 406 531 611 701 780 878
(2) 115,1 145,8 167,4 195,3 226,6 275,6 318,2 370,8 473,5 551,2 640,2 714,5 808,3
Номинальная мощность компрессора, кВт R407C(3) (1) 29,7 36,5 42,5 49,3 55,4 66,9 76,8 86,7 112,9 130,6 146,9 167,2 187,3
(2) 34,9 43 50,4 57,9 65,2 79,3 90,2 102 133,7 153,5 173 195,8 220,5
R22 (1) 31,2 38,1 43,6 51,7 57,8 68,7 80,5 90,5 115,9 136,8 153,4 174,2 195,1
(2) 36,2 44,5 50,4 59,9 67,7 79,3 93,3 105,8 133,7 158,7 179,7 203,1 228,5
Количество компрессоров 1 1 1 1 1 1 1 1 1 1 1 1 1
Регулирование производительности 3-ступенчатое или плавное
Кол-во вентиляторов х потребляемая 2x1,8 2x1,8 4x1,8 4x1,8 4x1,8 4x1,8 6x1,8 6x1,8 8x1,8 8x1,8 10x1,8 10x1,8 12x1,8
Общий расход воздуха на 12,5 12,5 25 25 25 25 37,5 37,5 50 50 62,5 65,2 75
Номинальный расход испарителя(м3/ч) R407C(3) (1) 19 23,6 27,3 32,2 36,7 45,9 52,4 60,1 78,9 90,8 103,8 118 134
R22 (2) 19,8 25,1 28,8 33,6 39 47,4 54,7 63,8 81,4 94,8 110,1 122,9 139
Заправка хладагента, (кг) 35 46 57 73 80 103 121 147 165 201 244 289 339
Заправка масла, (л) 9 9 15 15 15 22 22 22 35 35 35 35 35
Уровень звукового давления, (дБ) (4) 55 55 60 60 60 60 62 64 64 65 65 65 65
Масса устройства, (кг) 1235 1325 1810 1940 2090 2560 3080 3330 4175 45750 5210 5440 6150

(1) Значения указаны при температуре воды 12°С на входе/7°С на выходе, температура окружающей среды 25°С
(2) Значения указаны при температуре воды 12°С на входе/7°С на выходе, температура окружающей среды 33°С
(3) Значения указаны на основе температуры точки росыиспарителя и конденсатора
(4) Значения, измеренные на расстоянии 10м от установки

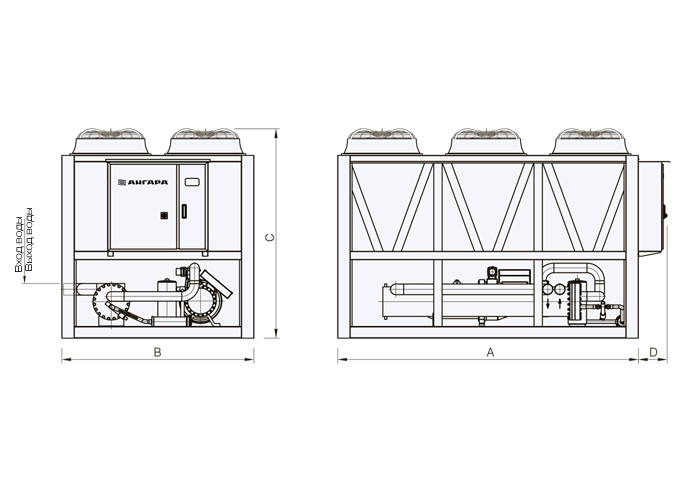

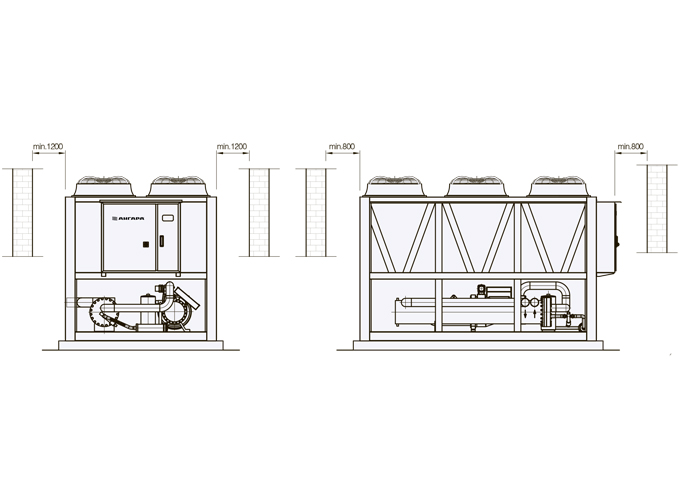

Габаритные размеры чиллеров серии EBHV с одним компрессором

Модель EBHV- 50.1 EBHV- 60.1 EBHV- 70.1 EBHV- 80.1 EBHV- 90.1 EBHV- 110.1 EBHV- 125.1 EBHV- 140.1 EBHV- 180.1 EBHV- 210.1 EBHV- 240.1 EBHV- 280.1 EBHV- 300.1
A 1300 1300 2400 2400 2400 2400 3600 3600 4800 4800 6000 6000 7200
B 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300
C 2380 2380 2405 2405 2405 2505 2505 2505 2555 2555 2555 2605 2605
D 375 375 375 375 375 375 375 375 400 400 400 400 400
d 21/2" 3" DN100 DN100 DN100 DN100 DN125 DN125 DN125 DN150 DN150 DN150 DN150

Технические характеристики двухкомпрессорных чиллеров серии EBHV

Тип устройства EBHV-
50.2
EBHV-
60.2
EBHV-
70.2
EBHV-
80.2
EBHV-
90.2
EBHV-
110.2
EBHV-
125.2
EBHV-
140.2
EBHV-
180.2
EBHV-
210.2
EBHV-
240.2
EBHV-
280.2
EBHV-
300.2
Номинальная холодо-производительность, кВт R407C(3) (1) 248,2 307 356,4 420 476 596 686 780 1024 1186 1346 1528 1722
(2) 220,6 274,8 317,4 374,4 427 534,2 609,7 699 917,2 1056,2 1207 1372,6 1557,6
R22 (1) 255,6 320 375,8 434 496 618 706 812 1062 1222 1402 1560 1756
(2) 230,2 291,6 334,8 390,6 453,2 551,2 636,4 741,6 847 1102,4 1280,4 1429 1616,6
Номинальная мощность компрессора, (кВт) R407C(3) (1) 59,7 73 85 98,6 110,8 133,8 153,6 173,4 225,8 261,2 293,8 334,4 374,6
(2) 69,8 86 100,8 115,8 130,4 158,6 180,4 204 257,4 307 346 391,6 441
R22 (1) 62,4 76,2 87,2 103,4 115,6 137,4 161 181 231,8 273,6 306,8 348,4 390,2
(2) 72,4 89 100,8 119,8 135,4 158,6 185,6 211,5 267,4 317,4 358,6 406,2 457
Количество компрессоров 2 2 2 2 2 2 2 2 2 2 2 2 2
Регулирование производительности 6-ти ступенчатое или плавное
Кол-во вентиляторов х потребляемая мощность, (кВт) 4х1,8 4х1,8 8х1,8 8х1,8 8х1,8 8х1,8 12х1,8 12х1,8 16х1,8 16х1,8 20х1,20 20х1,8 24х1,8
Общий расход воздуха на конденсаторе(м3/с) 25 25 50 50 50 50 75 75 100 100 125 125 150
Номинальный расход испарителя (м3/ч) R407C(3) (1) 37,94 47,27 54,59 64,4 73,44 91,88 104,88 120,23 2х78.88 2х90.83 2х103.8 2х118.04 2х133.95
R22 (2) 39,59 50,16 57,59 67,18 77,95 94,81 109,46 127,56 2х81.44 2х94.81 2х110.11 2х122.89 2х139.03
Заправка хладагента, (кг) 35+35 42+42 47+47 61+61 69+69 87+87 106+106 120+120 135+135 157+157 185+185 232+232 274+274
Заправка масла, (л) 9.5+9.5 9.5+9.5 15+15 15+15 15+15 22+22 22+22 22+22 30+30 30+30 30+30 30+30 30+30
Уровень звукового давления, (дБ)  (4) 60 60 65 65 65 65 66 66 68 68 70 70 70
Масса усторйства, (кг) 2140 2320 3490 3835 3980 4995 5960 6280 8115 8905 10100 10575 11975

(1) Значения указаны при температуре воды 120°С на входе/70°С на выходе, температуре окружающей среды 250°С
(2) Значения указаны при температуре воды 120°С на входе/70°С на выходе, температуре окружающей среды 330°С
(3) Значения указаны на основе температуры точки росы испарителя и конеденсатора.
(4) Значения, измеренные на расстоянии 10 м от установки.

Габаритные размеры двухкомпрессорных чиллеров серии EBHV

Модель EBHV-
50.2
EBHV-
60.2
EBHV-
70.2
EBHV-
80.2
EBHV-
90.2
EBHV-
110.2
EBHV-
125.2
EBHV-
140.2
EBHV-
180.2
EBHV-
210.2
EBHV-
240.2
EBHV-
280.2
EBHV-
300.2
A 2400 2400 4800 4800 4800 4800 7200 7200 9600 9600 12000 12000 14400
B 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300
C 2405 2405 2405 2505 2505 2505 2505 2555 2555 2555 2555 2605 2605
D 375 375 400 400 400 400 400 400 425 425 425 425 425
d DN100 DN125 DN125 DN125 DN150 DN150 DN150 DN200 2х DN125 2х DN150 2х DN150 2х DN200 2х DN200

Конструкция

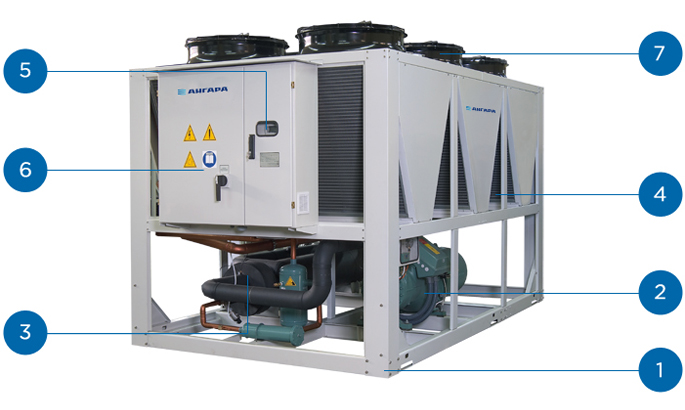

  1. Рама Усиленная рама.
  2. Компрессор Надежный, экономичный винтовой компрессор с регулировкой производительности.
  3. Испаритель Разборный кожухотрубный испаритель
  4. Конденсатор V-образная конструкция конденсатора обеспечивает максимальную компактность.
  5. Удаленное управление Микропроцессорное управление с возможностью удаленного управления
  6. Управление щит управления IP54 с максимальным набором защитных элементов
  7. Вентиляторы Эффективные, малошумные осевые вентиляторы ø 800 мм
  8. Комплектация Индивидуальное исполнение и комплектация (под заказ)

Описание компонентов чиллера

Компрессор. Один или два полугерметичных винтовых компрессора. Высокая надежность винтовых компрессоров обеспечивает долгий срок работы без необходимости проведения сервисных работ. Винтовые компрессора просты в обслуживании, что обусловлено маленьким количеством движущихся частей в компрессоре. Винтовые компрессора оборудованы запорным вентилем на нагнетательной линии, обратным клапаном на нагнетательной линии, датчиком уровня масла, смотровым стеклом, отделителем масла, масляным фильтром, подогревом картера, регулятор производительности, виброгасители, тепловой защитой мотора, температурным датчиком. Питание 3ф/400В/50Гц.

Конденсатор. Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума.

Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами имеющими необходимую толщину.

Электрическая панель управления.  Панель управления изготовлена со степенью защиты IP54. Для автоматической и безопасной работы установки электрическая панель разделена на двух блоков: силовой блок и блок управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1.  Питание 3ф/400В/50Гц.

Микропроцессор. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Микропроцессор контролирует работу вентиляторов конденсатора в зависимости от температуры окружающего воздуха и время работы каждого компрессора установки, обеспечивая более эффективную работу установки.

Компоненты холодильного контура. Для автоматической работы установки применяются электронный ТРВ, фильтр  осушитель, смотровое стекло, соленоидный вентиль, обратные клапана.
