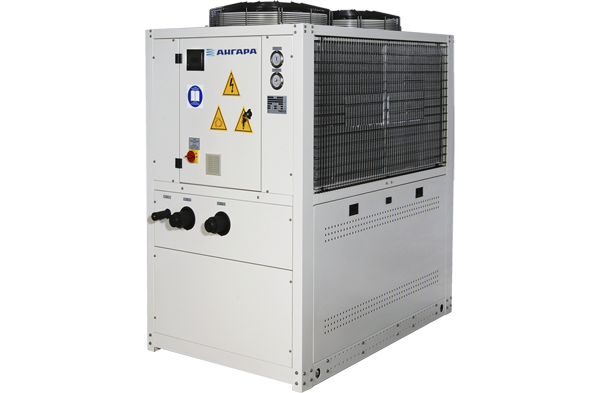

Промышленные чиллеры серии PACKOLD

Промышленные компактные водоохладители с воздушным охлаждением конденсатора.
Компактность и полная готовность к эксплуатации Встроенная насосная станция и емкость Предназначен для работы с открытым и замкнутым контуром охлаждения Разборный кожухотрубный испаритель уникальной конструкци
Заказать сейчас
Подробнее

Серия PACKOLD

Водоохлаждающие установки «Ангара» серии PACKOLD разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии PACKOLD производятся согласно стандартам качества ISO 9001:2000.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinery Directive (MD): 98/37/EC Low Voltage Directive (LVD): 73/23/EEC Electromagnetic Compatibility Directive (EMC): 89/336/EEC Pressure Equipment Directive (PED): 97/23/EC

Технические характеристики чиллеров серии PACKOLD

Модель Pakcold
2 KM
Pakcold
3 KM
Pakcold
4,5 KM
Pakcold
6 KM
Pakcold
8 KM
Pakcold
10 KM
Pakcold
16 KM
Pakcold
22 KM
Pakcold
27 KM
Pakcold
30 KM
Pakcold
40 KM
Pakcold
45 KM
Pakcold
55 KM
Pakcold
61 KM
Pakcold
74 KM
Pakcold
82 KM
Pakcold
94 KM
Pakcold
110 KM
Номинальная
холодопроизводительность,кВт
R407C (1) 2,32 3,56 5,20 7,39 10,00 13,80 19,50 29,50 35,40 42,40 52,50 59,90 70,10 88,40 107,50 114,60 131,10 153,30
(2) 2,04 3,19 4,70 6,41 9,10 12,60 17,70 26,80 32,10 38,60 48,00 53,30 64,00 80,00 98,00 102,80 116,90 138,10
Тип компрессора   Герметичный поршневой Спиральный Полугерметичный
поршневой/ Спиральный
Полугерметичный
поршневой
Номинальная мощность электродвигателя компрессора,кВт R407C  (1) 0,56 0,88 1,52 1,77 2,10 2,50 3,20 5,30 6,40 7,70 9,70 12,40 13,00 16,60 20,00 24,30 28,70 35,70
(2) 0,62 0,98 1,65 1,90 2,30 3,00 3,80 6,50 7,80 9,40 11,70 14,00 15,60 19,60 23,60 27,80 32,50 40,40
Количество вентиляторов х
мощность, (кВт)
1х0,07 1х0,16 1х0,35 1х0,35 1х035 1х0,75 1х0,78 2х075 2х0,75 2х0,75 2х0,75 2х0,78 3х0,75 3х0,78 3х0,78 2х1,8 2х1,8 2х1,8
Количество насосов х
мощность, (кВт)
1х0,33 1х0,33 1х0,33 1х0,75 1х0,75 1х0,75 1х0,75 1х1,1 1х1,1 1х1,5 1х1,5 1х2,2 1х2,2 1х2,2 1х5,5 1х5,5 1х5,5 1х5,5
Насос Расход (л/ч) 400 612 895 1271 1720 2373 3354 5074 6089 7293 9030 10303 12057 15205 18490 19711 22549 26368
Напор 41 38,5 32 33 32,0 31,5 30,0 29,5 28,5 33,5 31,5 34,0 33,5 32,0 40,0 38,0 36,0 34,0
Объем емкости (л) 75 75 75 110 110 140 150 190 190 280 300 300 360 400 470 500 510 540
Заправка хладагента  2 2 4 5 6 6 9 12 13 16 18 20 22 23 29 30 32 35
Уровень звукового давления 50 51 53 53 53,0 54,0 55,0 55,0 55,0 55,0 55,0 56,0 57,0 58,0 58,0 60,0 60,0 60,0
Рабочий вес (кг) 230 240 260 350 375 425 650 810 835 970 1085 1170 1320 1430 1650 1750 1820 1880

(1) Значения указаны при температуре воды 15°С на выходе, температура окружающей среды 25 °С
(2) Значения указаны при температуре воды 15°С на выходе, температура окружающей среды 33 °С

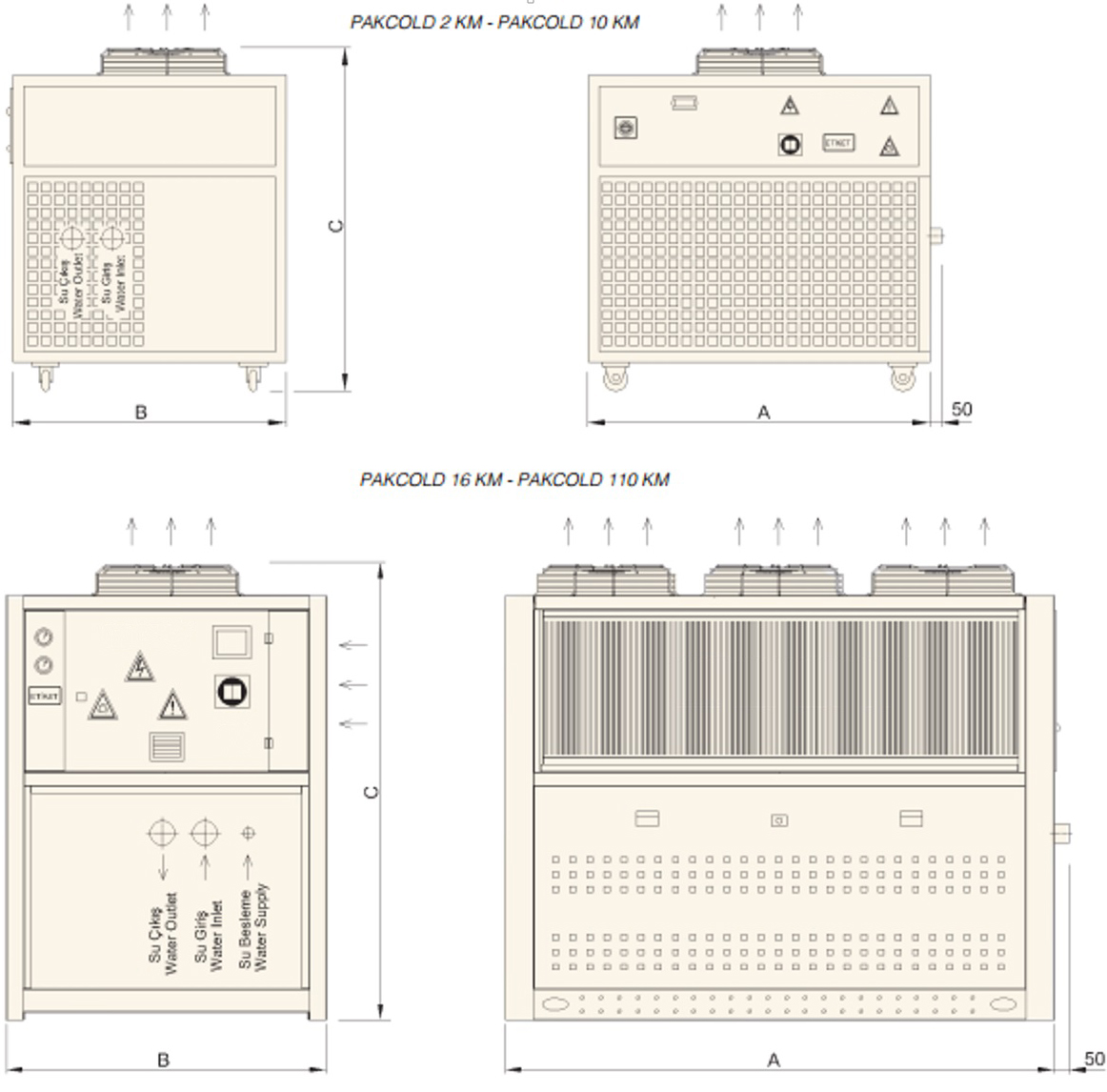

Габаритные размеры чиллеров серии PACKOLD

Модель PAKCOLD
2 KM
PAKCOLD
3 KM
PAKCOLD
4,5 KM
PAKCOLD
6 KM
PAKCOLD
8 KM
PAKCOLD
10 KM
PAKCOLD
16 KM
PAKCOLD
22 KM
PAKCOLD
27 KM
PAKCOLD
30 KM
PAKCOLD
40 KM
PAKCOLD
45 KM
PAKCOLD
55 KM
PAKCOLD
61 KM
PAKCOLD
74 KM
PAKCOLD
82 KM
PAKCOLD
94 KM
PAKCOLD
110 KM
A 650 650 650 950 950 950 1350 1650 1650 1650 1750 1750 2050 2200 2200 2300 2400 2500
B 700 700 700 800 800 800 950 950 950 1100 1100 1100 1150 1150 1250 1250 1250 1250
C 1030 1060 1100 1195 1195 1210 1625 1595 1595 1695 1795 1825 1825 1825 1975 2110 2210 2260
Вход 3/4" 3/4" 3/4" 3/4" 3/4" 1" 1" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 2" 2" 2" 2 1/2" 2 1/2" 2 1/2" 3"
Выход 3/4" 3/4" 3/4" 3/4" 3/4" 1" 1" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 2" 2" 2" 2 1/2" 2 1/2" 2 1/2"

3"



1. Производитель оставляет за собой право вносить любые изменения без предупреждения.
2. Потери давления между чиллером и потребителем необходимо указывать при заказе оборудования.
3. В стандартном исполнении серия PAKCOLD производится с воздушным конденсатором, по запросу возможна установка водяного конденсатора.
4. Для получения информации по установкам большей холодопроизводительности и нестандартного исполнения свяжитесь с поставщиком/производителем.

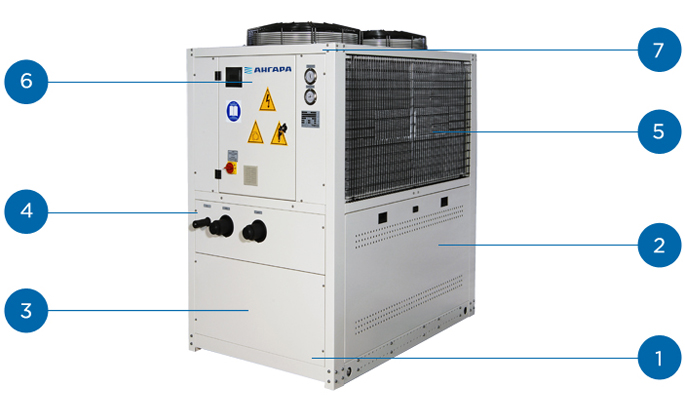

Конструкция

  1. Размеры Компактный дизайн.
  2. Гидромодуль Встроенный гидромодуль.
  3. Испаритель Разборный кожухотрубный испаритель.
  4. Бак Уникальная конструкция водяного бака с интегрированным испарителем.
  5. Конденсатор Увеличенный конденсатор с защитной решеткой.
  6. Защита Максимальный защита основных элементов.
  7. Исполнение Для круглогодичной эксплуатации на улице (под заказ).

Описание компонентов чиллера

Корпус. Корпус установки изготовлен из листовой стали необходимой толщины. Специально спроектированная конструкция корпуса позволяет легко перемещать установку. Рама изготавливается из оцинкованной стали необходимой толщины. Все металлические части корпуса покрашены водостойкой краской.

Компрессор. Спиральный, герметичный или полугерметичный поршневой.

Конденсатор. Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума. По запросу возможна установка водяного конденсатора.

Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами имеющими необходимую толщину.

Вентиляторы и двигатель. Высокоэффективные осевые вентиляторы с прямым приводом, обеспечивают эффективную конденсацию паров холодильного агента.
Электрическая панель управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.

Система электронного управления. Для управления работой установок используется электронная система управления. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Кроме того микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Гидромодуль. Устанавливается для перекачки охлажденной воды потребителю. Насос гидромодуля подбирается в зависимости от потерь давления в трубопроводе.

Резервуар для охлажденной воды. Встроенный в установку резервуар цилиндрической формы, имеет необходимый объем и покрыт теплоизоляционным материалом.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, соленоидный вентиль, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапана, реле давления, реле протока.
