Серия TTcold

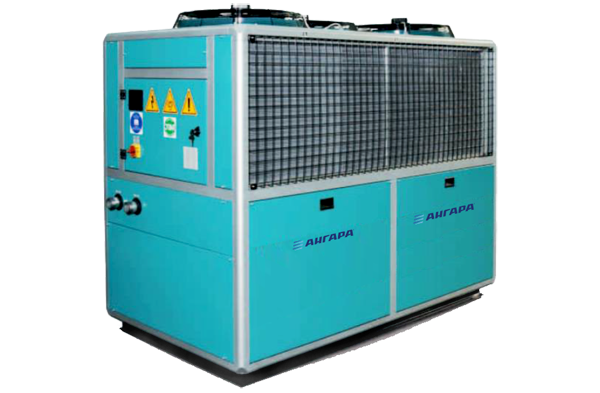

Водоохлаждающие установки «АНГАРА» серии «TT COLD» разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии «TT COLD» производятся согласно стандартам качества ISO 9001:2008.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinary Directive (MD): 98/37/EC: ТР/ТС 010/2011, Low Voltage Directive (LVD): 73/23/EEC: ТР/ТС 004/2011, Electromagnetic Compatibility Directive (EMC): 89/336/EEC: ТР/ТС 020/2011, Pressure Equipment Directive (PED): 97/23/EC: ТР/ТС 032/2013. Холопроизводительность чиллеров «АНГАРА» серии «TT COLD» варьируется от 30 кВт до 168,8 кВт.

Технические характеристики чиллеров серии TT-COLD

Модель TT-COLD/ PC 20 TT-COLD/ PC 30 TT-COLD/ PC 37 TT-COLD/ PC 44 TT-COLD/ PC 52 TT-COLD/ PC 62 TT-COLD/ PC 73 TT-COLD/ PC 90 TT-COLD/ PC 100 TT-COLD/ PC 111 TT-COLD/ PC 134 TT-COLD/ PC 163
Номинальная производительность, кВт (1) 19,5 30,9 37,5 44,6 52,5 61,7 72,9 91,4 100,5 111 133,9 163,2
(2) 17,7 27,4 33,3 39,2 48 55,4 65,2 82 89,8 99,2 118,8 145,5
Тип компрессора Спиральный Полугерметичный поршневой
Номинальная потребляемая мощность э/д компрессора, кВт (1) 3,2 5,7 7 8,2 9,7 12,5 15,5 18,3 20,3 22,3 26,5 34,3
(2) 3,8 6,8 8,2 9,8 11,7 14,4 17,8 21 23 25,8 30,7 39
Количество вентиляторов 1 2 2 2 2 2 3 3 3 2 2 2
Диаметр вентилятора, мм 630 500 500 500 500 630 500 630 630 800 800 800
Мощность э/д вентилятора, кВт 0,74 0,4 0,4 0,4 0,4 0,74 0,4 0,74 0,74 1,75 1,75 1,75
Количество насосов 1 1 1 1 1 1 1 1 1 1 1 1
Мощность э/д насоса, кВт 1,35 1,6 1,6 1,6 1,6 2,2 2,2 2,2 5,5 5,5 5,5 5,5
Характеристики насоса (1) Расход, л/ч 3354 5314 6450 7671 9030 10612 12538 15720 17286 19092 23030 28070
Напор, м.вод.ст. 32 32 27,5 32 31 30 29 28 40 38 36 34
Объем емкости, л 110 150 150 175 210 210 215 215 285 285 285 285
Затраты хладагента, кг 7 8 10 13 14 15 16 17 22 23 29 31
Уровень шума, дБ (3) 55 55 55 55 55 56 57 58 58 60 60 60
Рабочий вес, кг 490 595 610 675 830 875 990 1030 1250 1325 1425 1465

(1) - Т выхода воды 15°C, окр.воздуха 25°C
(2) - Т выхода воды 15°C, окр.воздуха 33°C
(3) - значения, измеренные на расстоянии 10 м от установки.

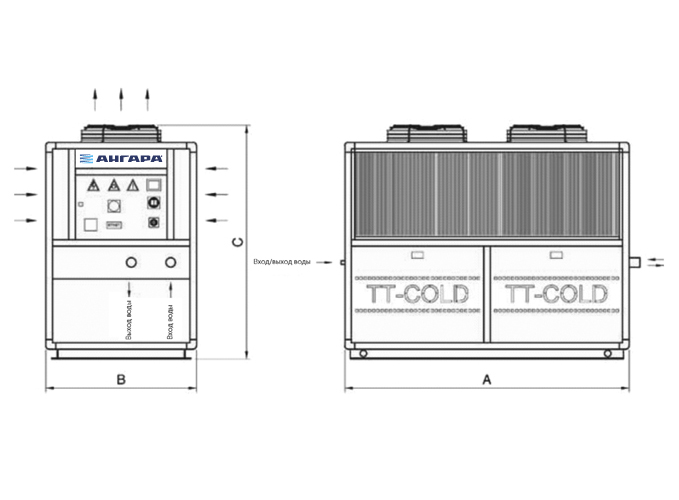

Габаритные размеры чиллеров серии TT-COLD

Модель TT-COLD/ PC 20 TT-COLD/ PC 30 TT-COLD/ PC 37 TT-COLD/ PC 44 TT-COLD/ PC 52 TT-COLD/ PC 62 TT-COLD/ PC 73 TT-COLD/ PC 90 TT-COLD/ PC 100 TT-COLD/ PC 111 TT-COLD/ PC 134 TT-COLD/ PC 163
A 1310 1610 1610 1650 1720 1720 2020 2170 2170 2300 2370 2500
B 1000 1000 1000 1100 1100 1100 1150 1150 1250 1250 1250 1250
C 1620 1600 1600 1600 1765 1785 1800 1820 1965 2115 2215 2265
in 1” 1 1/4” 1 1/4” 1 1/2” 1 1/2” 2” 2” 2” 2 1/2” 2 1/2” 2 1/2” 3”
out 1” 1 1/4” 1 1/4” 1 1/2” 1 1/2” 2” 2” 2” 2 1/2” 2 1/2” 2 1/2” 3”

1. Производитель оставляет за собой право вносить любые изменения без предупреждения.
2. Потери давления между чиллером и потребителем необходимо указывать при заказе оборудования.
3. В стандартном исполнении серия TT-COLD производится с воздушным конденсатором, по запросу возможна установка водяного конденсатора.
4. Для получения информации по установкам большей холодопроизводительности и нестандартного исполнения свяжитесь с поставщиком/производителем.

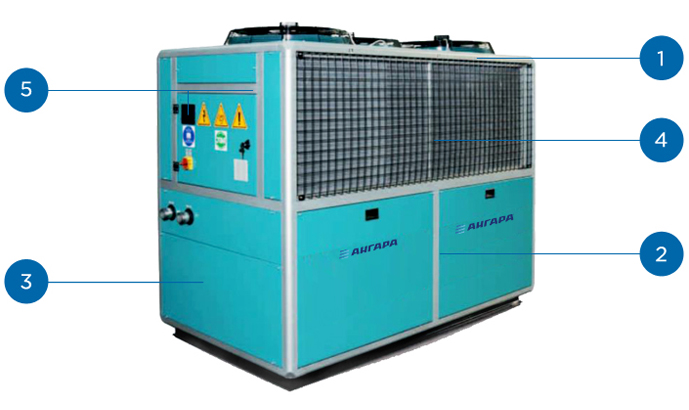

Конструкция

  1. Размеры Компактный дизайн.
  2. Гидромодуль Встроенный гидромодуль
  3. Испаритель Разборный кожухотрубный испаритель.
  4. Конденсатор Увеличенный конденсатор с защитной решеткой.
  5. Управление Микропроцессорное управление.
  6. Исполнение Для круглогодичной эксплуатации на улице (под заказ).

Описание компонентов чиллера

Корпус. Изготовлен из листовой стали необходимой толщины. Специально спроектированная конструкция корпуса позволяет легко перемещать установку. Рама изготавливается из оцинкованной стали необходимой толщины. Все металлические части корпуса покрашены водостойкой краской.

Компрессор. Спиральный, герметичный или полугерметичный поршневой.

Конденсатор. Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума. По запросу возможна установка водяного конденсатора.

Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами имеющими необходимую толщину.

Вентиляторы. Высокоэффективные осевые вентиляторы с прямым приводом, обеспечивают эффективную конденсацию паров холодильного агента.

Электрическая панель управления оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1.  Питание 3ф/400В/50Гц. Для управления работой установок используется электронная система управления. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Кроме того микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Гидромодуль. Устанавливается для перекачки охлажденной воды потребителю. Насос гидромодуля подбирается в зависимости от потерь давления в трубопроводе.

Резервуар для охлажденной воды встроенный в установку резервуар прямоугольной формы, имеет необходимый объем и покрыт теплоизоляционным материалом.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапаны, реле давления, реле протока.
