Градирни из стеклопластика серий "MFK" и "HMP"

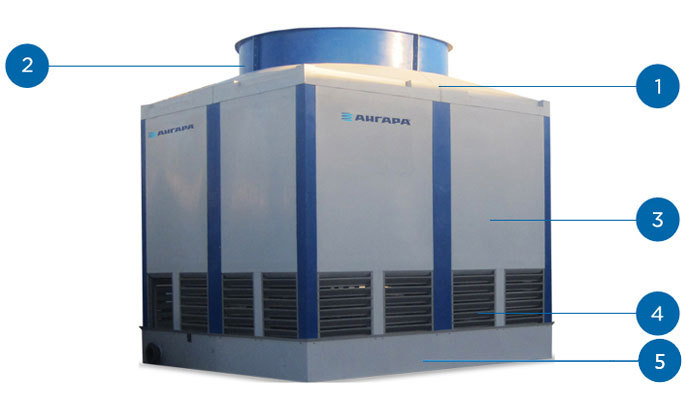

Комплектующие градирен

Внутренние и внешние поверхности градирни выполнены из материала «Gel-Coat»  с красящими пигментами на основе полиэстера, стойкого к любым погодным условиям и УФ облучению. Этот материал не тускнеет, не деформируется, имеют эстетичный вид и не требует покраски. Обшивка градирен выполнена по технологии сэндвич из «Gel-Coat» + стекловолокно + полиэстер.

Вентиляторы. В наших градирнях используется вентиляторы с алюминиевыми лопастями и бесшумные вентиляторы с стеклопластиковыми лопастями. Лопасти вентиляторов регулируются. Ступицы рабочих колес вентиляторов изготавливаются из алюминиевых или металлических сплавов.

Полипропиленовые оросители типа "бигуди" используются для воды со средней степенью загрязненности, в загрязненной и пыльной среде, в системах с большой концентрацией твердых частиц в воде и анализом воды с повышенной жесткостью, способствующей образованию отложений. Данные оросители из полипропилена устойчивы к температуре до 90°С. Оросители практичны в эксплуатации и легко очищаются.

Пленочные оросители изготовлены из особых многослойных ПВХ пленок. Они обеспечивают максимальное охлаждение и минимальное воздушное сопротивление. Данные оросители рекомендуются использовать при количестве взвесей в воде от 20 до 100 ррм и с нормальной жесткостью.

Полипропиленовые (ПП) оросители брызгального типа состоят из сеток, которые обеспечивают беспрепятственный проход воздуха и воды. В частности, оросители брызгального типа используются в загрязненной и пыльной среде, в оборотных системах с большой концентрацией взвесей более 100 ррм, с большой жесткостью воды и значительным содержанием оксидов металлов. Данные оросители исключают возможность закупоривания просвета, имеют жаростойкость до температуры 90°С.

Система каплеуловителя. Каплеуловители изготавливаются из ПВХ и препятствуют капельному уносу с потоком воздуха в виде мелких пылеобразных частиц и минимизируют потери воды.

Редукторы. В градирнях используется два стандартных типа редуктора. Первый с вертикальным входом-выходом, второй с горизонтальным входом и вертикальным выходом. Вал и шестерни из закаленной стали. Гильза сделана из подшипника качения. Корпус и крышка из серого чугуна GG20.

Приводной вал. Двигатель привода вентилятора градирни устанавливается сбоку диффузора. Между двигателем и редуктором, установленным под вентилятором, используется приводной вал, который являет собой гибкую систему подключения. Данная система, обеспечивает легкость технического обслуживания двигателя, что предпочтительно для моделей модульных градирен больших размеров.

Форсунки. Разбрызгиватели, используемые в градирнях, изготовлены из полипропилена. Форсунки специально разработаны таким образом, чтобы их можно было легко монтировать, снимать, промывать.

Основная конструкция. Панели корпуса, использованные в конструкции градирни, выполнены из стеклопластика. Стеклопластиковые профили обладают низким удельным весом, прочностью, коррозионной стойкостью в агрессивных средах, высокой стойкостью к ультрафиолетовому излучению. Данные изделия изготавливаются методом пултрузии, особенность технологии которого заключается в непрерывной протяжке ровинга из нитей-волокон, предварительно пропитанных многокомпонентной смесью на основе связующих из различных смол, отвердителей, наполнителей и красителей. В градирнях "АНГАРА" серий "MFK" и "HMP" подпорки оросителей, каплеуловителей и водораспределителей, а также лестница и сервисная платформа также выполнены из стеклопластика, армированного стекловолокном.

Окна для сервиса. В градирнях "АНГАРА" серий "MFK" и "HMP" имеются сервисные окна для технического обслуживания. Размеры окон 500x700 мм, изготовлены из стеклопластика методом холодного прессования.
