Градирни из пластика серии MFK

Градирни из полиэстера, армированного стекловолокном. Конструкция полностью из армированного пластика Полное отсутствие коррозии Устойчивость к любым погодным условиям Срок эксплуатации – 30 лет Модульная конструкция (до 6 000 000 кКал/час на 1 секцию) Легкость монтажа, эксплуатации и ремонта
Заказать сейчас
Подробнее

Охлаждение без коррозии

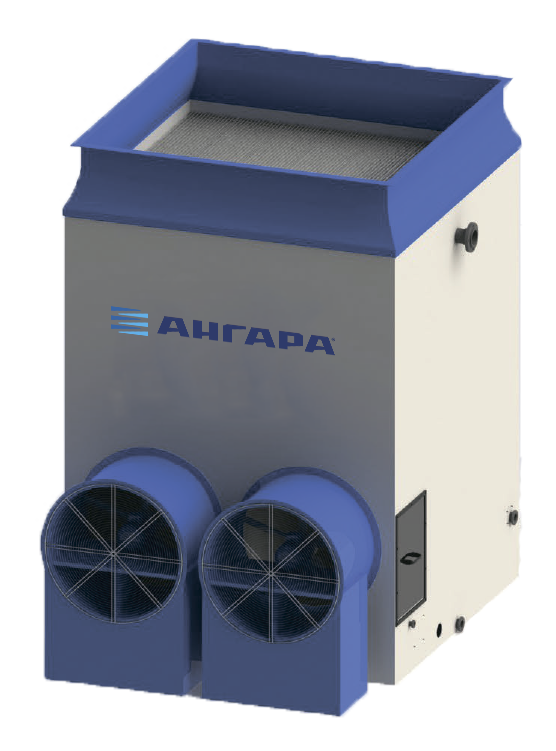

Модульные градирни "АНГАРА" серии MFK из полиэстера – это современное охлаждающее оборудование, основные компоненты которого выполнены из полиэстера (армированного стекловолокном или волоконноармированного). Данное оборудование разработано по усовершенствованному дизайну для обеспечения оптимального процесса охлаждения. Основные несущие конструкции градирен - обшивка, каплеуловительная система, бассейн, диффузоры выполнены из стеклопластика, который является стойким к коррозии, ультрафиолету и очень долговечным в эксплуатации.

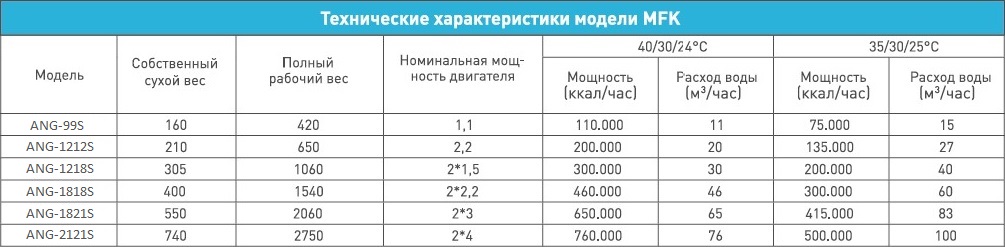

Технические характеристики градирен MFK

Модель Собственный
сухой вес
(кг)
Полный
рабочий вес
(кг)
Номинальная мощность двигателя
(кВт)
40/30/24°С 35/30/25°С
Мощность
(ккал/ч)
 Расход воды Мощность Расход воды
MFK (3*3) 160 420 1,1 110.000 11 75.000 15
MFK(4*4) 210 650 2,2 200.000 20 135.000 27
MFK (4*6) 305 1060 2*1,5 300.000 30 200.000 40
MFK (6*6) 400 1540 2*2,2 460.000 46 300.000 60
MFK (6*8) 550 2060 2*3 650.000 65 415.000 83
MFK (8*8) 740 2750 2*4 760.000 76 500.000 100

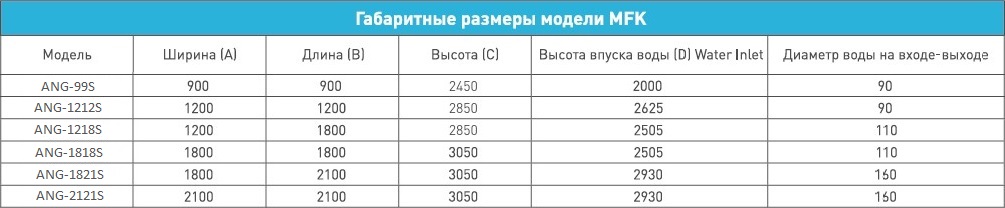

Габаритные размеры модели MFK

Модель Ширина (A) Длина (B) Высота (С) Высота входа воды (D) Диаметр воды входа-выхода (мм)
MFK (3*3) 900 900 2500 2000 90
MFK (4*4) 1200 1200 3050 2625 90
MFK ( 4*6) 1200 1800 3150 2505 110
MFK (6*6) 1800 1800 3150 2505 110
MFK (6*8) 1800 2100 3450 2930 160



Варианты материалов градирен
Корпус Ороситель Водораспределитель Каплеуловитель
Полиэстер ПП Бигуди ПВХ ПВХ C-типа
Винилэстер ПВХ Пленочный ПП ПВХ ячеиcтого типа
Пламезамедляющий полиэстер ПП Брызгальный ПАС Трубопровод и канал

Комплектующие градирен

Основная конструкция

Внутренние и внешние поверхности градирни выполнены из материала «Gel-Coat» с красящими пигментами на основе полиэстера, стойкого к любым погодным условиям и УФ облучению. Этот материал не тускнеет, не деформируется, имеют эстетичный вид и не требует покраски. Обшивка градирен выполнена по технологии сэндвич из «Gel-Coat» + стекловолокно + полиэстер.



Стеклопластиковые профили

Стеклопластиковые профили обладают низким удельным

весом, высокой прочностью, коррозионной стойкостью в

агрессивных средах, высокой стойкостью к ультрафиолетовому

излучению. Данные изделия изготавливаются методом пултрузии,

особенность технологии которого заключается в непрерывной

протяжке ровинга из нитей-волокон, предварительно пропитанных

многокомпонентной смесью на основе связующих из различных

смол, отвердителей, наполнителей, красителей. В градирнях

«АНГАРА» подпорки оросителей, водоуловителей и

водораспределителей, а также лестница и сервисная платформа

выполнены из стеклопластика, армированного стекловолокном.



Вентиляторы

В наших градирнях используются вентиляторы с алюминиевыми лопастями и бесшумные

вентиляторы с стеклопластиковыми лопастями. Угол наклона лопастей регулируются.

Ступицы рабочих колес вентиляторов изготавливаются из алюминиевых или металлических

сплавов.



Двигатель

Типоразмеры корпуса: 56 - 200

Номинальная мощность: от 1,1 кВт до 30 кВт

Полюса: 4, 6, 8

Степень защиты: IР55, IР56, 1Р65

Напряжение: Стандарт 400 В, по запросу от 110 В до 690 В.

Частота: 50 или 60 Гц.

Корпус: Размер корпуса 56 и 200 из алюминия, 132 и 450 из чугуна.

Класс изоляции: стандартный "Р",

Класс теплостойкости: Класс «Б» (80К)



Редуктор

В градирнях используется два стандартных типа редуктора.

Первый с вертикальным входом-выходом, второй с горизонтальным

входом и вертикальным выходом. Вал и шестерни из закаленной

стали. В гильзе используются подшипники качения. Корпус и крышка

из серого чугуна GG20.



Приводной вал

Между двигателем и редуктором, установленным под

вентилятором, используется приводной вал. Данная система,

обеспечивает легкость и простоту технического обслуживания

двигателя и ограничивает вибрацию системы.





Реле вибрации

Реле вибрации имеют переключающий контакт и алюминиевый

корпус. Реле вибрации используется в качестве меры

предосторожности при разрушении от вибронагрузок.





Система каплеуловителей

Каплеуловители изготавливаются из ПВХ и препятствуют капельному уносу воды с потоком воздуха в виде мелких пылеобразных частиц и минимизируют ее потери.





Водораспределительная система

Служит для равномерного распределения

охлаждаемой воды по всей площади оросителей.

Состоит из ПВХ и ПП трубопроводов с

водоразбрызгивающими соплами. При температуры

подаваемой воды ниже 55 °С используется

трубопроводы из ПВХ, при более высокой

температуре трубопроводы из ПП.





Система водораспределения лоткового типа из

стеклопластика GRP

Система водораспределения лоткового типа с

открытым верхом используется в отраслях

промышленности (металлургическая, масложировая)

с высокой степенью загрязнения и повышенным

содержанием примесей металлов. Отличается

простотой очистки системы. Данная система

изготавливается из стеклопластика GRP.





Форсунки

Разбрызгиватели, используемые в наших градирнях,

изготовлены из полипропилена. Форсунки специально

разработаны таким образом, чтобы можно было легко

монтировать, снимать, промывать.





Оросители



  • ПП (полипропилен) оросители типа бигуди

используется для воды со средней степенью

загрязненности, в загрязненной и пыльной среде,

в системах с большой концентрацией в воде твердых

частиц и анализом воды с повышенной жесткостью,

способствующей образованию отложений. Данные

оросители из полипропилена устойчивы до температуры 90°С.

Практичны в эксплуатации и легко очищаются.





  • Оросители пленочного типа из ПВХ

Оросители изготовлены из особых многослойных

ПВХ пленок. Пленочные оросители обеспечивают

максимальное охлаждение и минимальное воздушное

сопротивление. Данные оросители рекомендуется при

количестве взвесей в воде от 20 до 100 ррм и с нормальной

жёсткостью.



  • Полипропиленовые (ПП) оросители брызгального типа

Состоят из сеток, обеспечивающих свободный проход воздуха и воды.

В частности, оросители брызгального типа используется в

загрязненной и пыльной среде, в оборотных системах с

большой концентрацией взвесей более 100 ррм, с большой

жесткостью и содержанием оксидов металлов. Данные оросители исключают возможность закупоривания просвета, имеет

жаростойкость до температуры 90° С.



Сервисный люк

В наших градирнях имеется сервисный люк, технического

обслуживания, размером 500x700 мм, изготовленные из

стеклопластика методом холодного





Реле низкого уровня воды

Они используются для контроля уровня

воды в бассейне градирни. Это предотвращает

повреждение системы путем выключения насосов,

когда уровень воды достигает критического уровня.



Обогреватель водяного бассейна

В наших градирнях используется 6 кВт нагреватель водяного

бассейна для предотвращения замерзания воды в зимний

период



Преобразователь частоты

Оборудование, используемое для управления

скоростью вращения вентилятора. Как правило,

вращение вентилятора регулируется в зависимости

от температуры воды на выходе из градирни



Электрическая панель



Щит управления градирней
