Чиллеры с водяным охлаждением серии EBSV

Промышленные водоохладители с водяным охлаждением конденсатора.
Максимальная надежность и долгий срок службы Повышенная эффективность холодильного компрессора Легкообслуживаемые, кожухотрубные испарители и конденсаторы Оптимальное решение для жарких регионов и систем большой мощности Низкотемпературное и специсполнения по запросу
Заказать сейчас
Подробнее

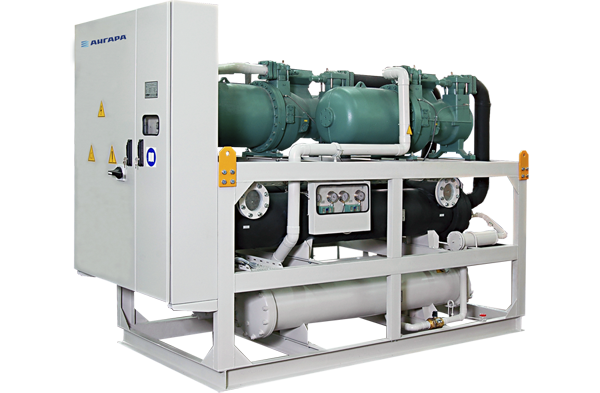

Серия EBSV

Водоохлаждающие установки «АНГАРА» серии «EBSV» обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии «EBSV» производятся согласно стандартам качества ISO 9001:2000.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinary Directive (MD): 98/37/EC, Low Voltage Directive (LVD): 73/23/EEC, Electromagnetic Compatibility Directive (EMC): 89/336/EEC, Pressure Equipment Directive (PED): 97/23/EC.

Технические характеристики чиллеров серии EBSV

Модель EBSV-50Y.1 EBSV-60Y.1 EBSV-70Y.1 EBSV-80Y.1 EBSV-90Y.1 EBSV-110Y.1 EBSV-125Y.1 EBSV-140Y.1 EBSV-180Y.1 EBSV-210Y.1 EBSV-240Y.1 EBSV-280Y.1 EBSV-300Y.1 EBSV-180Y.2 EBSV-210Y.2 EBSV-240Y.2 EBSV-280Y.2 EBSV-300Y.2
Номинальная холодопроизводительность, кВт (1) R407C (2) 124,8 156,6 183,9 210,1 241,6 299,9 341,8 394,6 518 587,9 692 775,8 881,7 1036 1175,8 1384 1551,6 1763,4
Количество компрессоров 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2
Номинальная потребляемая мощность э/д компрессора, кВт (1) R407C (2) 29,7 36,8 42,9 49,1 55,5 68,7 78,3 89,4 111,1 127 148,4 168 185,2 222,2 254 296,8 336 370,4
Контроль производительности 3-х ступенчатое 4-х ступенчатое
Номинальный расход воды каждого испарителя, м3/ч (1) R407C (2) 21,47 26,93 31,63 36,14 41,55 51,58 58,78 67,87 89,09 101,12 119,02 133,44 151,65 178,19 202,24 238,05 266,87 303,3
Номинальный расход воды каждого конденсатора, м3/ч (1) 25,6 34,1 39,8 42,7 49,1 65,1 74,5 85,5 100,3 107,1 116,7 126,3 131,8 200,6 214,2 233,4 252,6 263,6
Количество холодильных контуров 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2
Затраты хладагента, кг 36 41 58 59 60 63 83 86 116 148 166 202 215 232 296 332 404 430
Затраты масла, л 9 9 15 15 15 15 22 22 19 35 35 35 35 38 70 70 70 70
Уровень шума, дБ (3) 54 59 59 59 60 60 62 64 65 65 67 67 67 68 68 68 70 70
Рабочий вес, кг 1020 1075 1430 1465 1510 1680 2200 2260 2660 3280 3550 3935 4300 5640 6880 7430 8200 8915

(1) - Т воды 12°C/7°C, окр.воздуха 28°C
(2) - на основе Т точки росы испарителя и конденсатора
(3) - значения, измеренные на расстоянии 10 м от установки

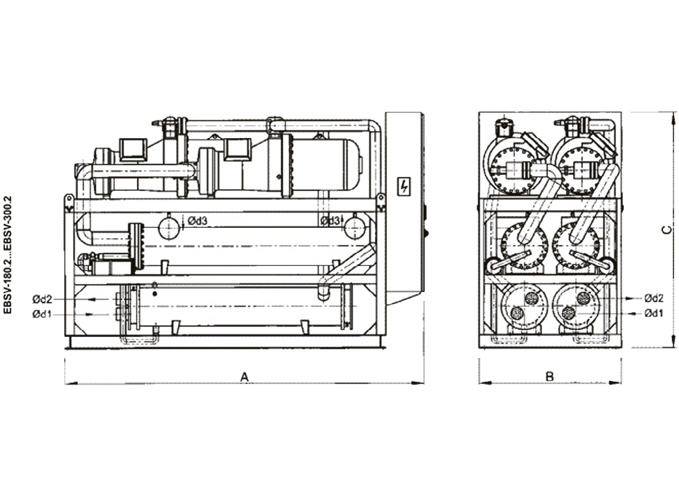

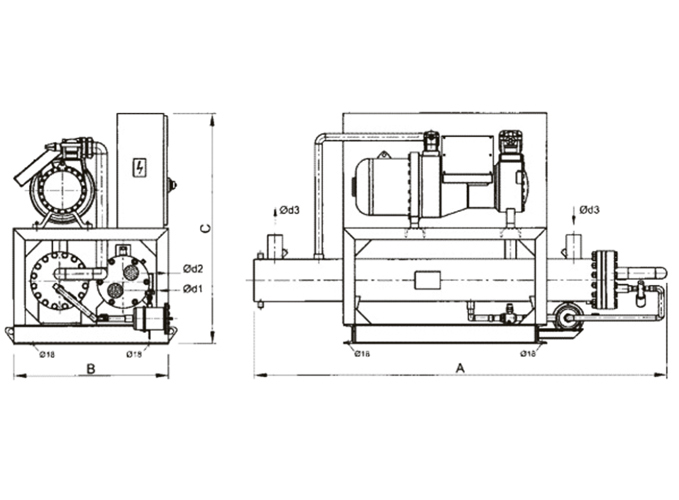

Габаритные размеры чиллеров серии EBSV

модель EBSV-50Y.1 EBSV-60Y.1 EBSV-70Y.1 EBSV-80Y.1 EBSV-90Y.1 EBSV-110Y.1 EBSV-125Y.1 EBSV-140Y.1 EBSV-180Y.1 EBSV-210Y.1 EBSV-240Y.1 EBSV-280Y.1 EBSV-300Y.1 EBSV-180Y.2 EBSV-210Y.2 EBSV-240Y.2 EBSV-280Y.2 EBSV-300Y.2
A 2300 2300 2600 2600 2600 2900 2900 3200 3250 3500 3700 4000 4300 3800 4000 4300 4600 5000
B 1050 1050 1100 1100 1100 1250 1250 1250 1400 1400 1400 1450 1450 1500 1500 1500 1500 1500
C 1415 1415 1585 1585 1600 1650 1650 1650 1800 1800 1800 1800 1800 2500 2500 2500 2500 2500
d1 2 1/2" 2 1/2" 3" 3" 3" DN100 DN100 DN100 DN125 DN125 DN150 DN150 DN150 2xDN125 2xDN125 2xDN150 2xDN150 2xDN150
d2 2 1/2" 2 1/2" 3" 3" 3" DN100 DN100 DN100 DN125 DN125 DN150 DN150 DN150 2xDN125 2xDN125 2xDN150 2xDN150 2xDN150
d3 3" 3" DN100 DN100 DN100 DN125 DN125 DN125 DN150 DN150 DN200 DN200 DN200 2xDN150 2xDN150 2xDN200 2xDN200 2xDN200

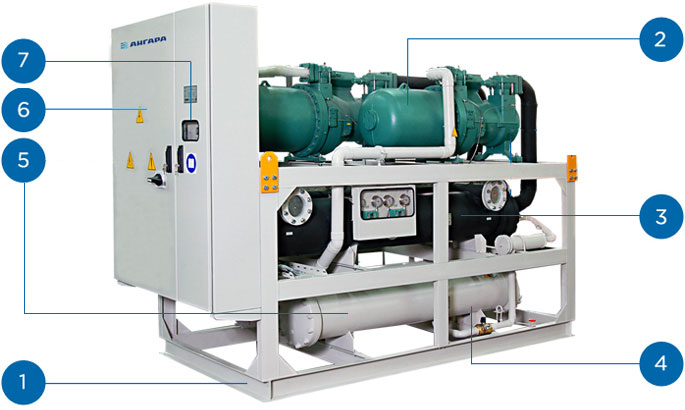

Конструкция

  1. Рама Усиленная компактная рама.
  2. Компрессор Надежный, экономичный винтовой компрессор с регулировкой производительности.
  3. Испаритель Разборный кожухотрубный испаритель.
  4. Конденсатор Разборный кожухотрубный одноконтурный конденсатор.
  5. Охлаждение Повышенная эффективность за счет водяного охлаждения.
  6. Электрощит Щит управления IP54 с максимальным набором защитных элементов.
  7. Удаленное управление Микропроцессорное управление с возможностью удаленного подключения.
  8. Обслуживание Легкость и простота обслуживания.

Описание компонентов чиллера

Компрессор. Один или два полугерметичных винтовых компрессора, работающих на R134A. Высокая надежность винтовых компрессоров обеспечивает долгий срок работы, без необходимости проведения сервисных работ. Винтовые компрессора просты в обслуживании, что обусловлено маленьким количеством движущихся частей в компрессоре. Винтовые компрессора оборудованы запорным вентилем на нагнетательной линии, обратным клапаном на нагнетательной линии, датчиком уровня масла, смотровым стеклом, отделителем масла, масляным фильтром, подогревом картера, регулятор производительности, виброгасители, тепловой защитой мотора, температурным датчиком. Питание 3ф/400В/50Гц.

Конденсатор. Кожухотрубный конденсатор водяного охлаждения изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Конденсаторы изготавливаются согласно стандартам EN 14276-1 и EN 134445

Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами, имеющими необходимую толщину.

Электрическая панель управления.  Панель управления изготовлена со степенью защиты IP54. Для автоматической и безопасной работы установки электрическая панель разделена на двух блоков: силовой блок и блок управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.

Микропроцессор. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки, выдаваемые системой, история всех сбоев. Кроме того, микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапаны, реле давления, реле протока, предохранительные клапана.
