Промышленные водоохладители серии EBHP

Промышленные водоохладители с воздушным охлаждением конденсатора.
Усиленная рама 1 или 2 контурная холодильная система повышает надежность Легкообслуживаемый разборный кожухотрубный испаритель Микропроцессорное управление с возможностью удаленного управления Индивидуальное исполнение и комплектация (под заказ)
Заказать сейчас
Подробнее

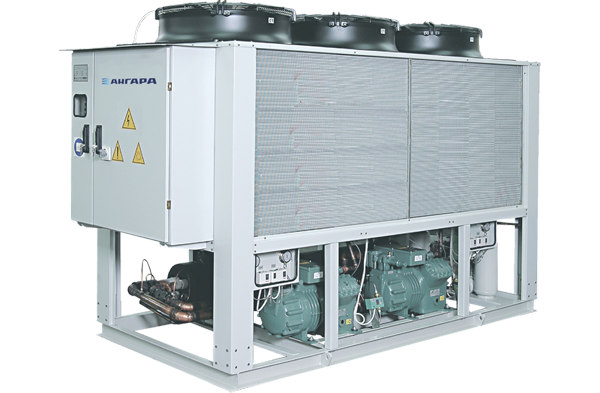

Чиллеры с воздушным охлаждением конденсатора серия EBHP

Водоохлаждающие установки серии EBHP поставляются на склад или место монтажа в полностью собранном и готовом к работе виде.

Диапазон производительности компактных водоохладителей серии EBHP варьируется от 51,2 кВт до 413,8 кВт.

Технические характеристики чиллеров серии EBHP

Тип установки EBHP-30.1 EBHP-33.1 EBHP-35.1 EBHP-40.1 EBHP-50.1 EBHP-60.1 EBHP-70.1 EBHP-35.2 EBHP-40.2 EBHP-50.2 EBHP-60.2 EBHP-70.2
Номинальная холодопроизводительность, кВт  (1) R407С(2) 65,1 73,9 86,2 97,7 118,3 148,4 175,6 172,6 172,3 195,3 236,5 296,8
R22 71,5 81 93,7 107,3 126,7 159,7 180,2 187,3 214,5 253,4 319,3 360,4
Количество компрессоров 1 1 1 1 1 1 1 2 2 2 2 2
Мощность компрессора, кВт (1) 20,6 22,6 26,1 30,9 38,3 46,6 58,1 52,2 61,8 76,6 93,2 116,2
Регулирование производительности, количество ступеней 2 2 2 2 2 2 2 4 4 4 4 4
Количество вентиляторов 2 2 2 2 3 3 3 3 4 6 6 6
Полная потребляемая мощность, кВт 24,2 26,2 29,7 34,5 43,7 52 63,5 57,6 69 87,4 104 127
Рабочий вес 1050 1100 1150 1220 1330 1570 1780 2020 2200 2390 2870 3130

(1) Значения указаны при температуре воды 12 °С на входе/7 °С на выходе, температуре входящей в конденсатор воды  28 °С
(2) Значения указаны на основе температуры точки росы испарителя и конденсатора.

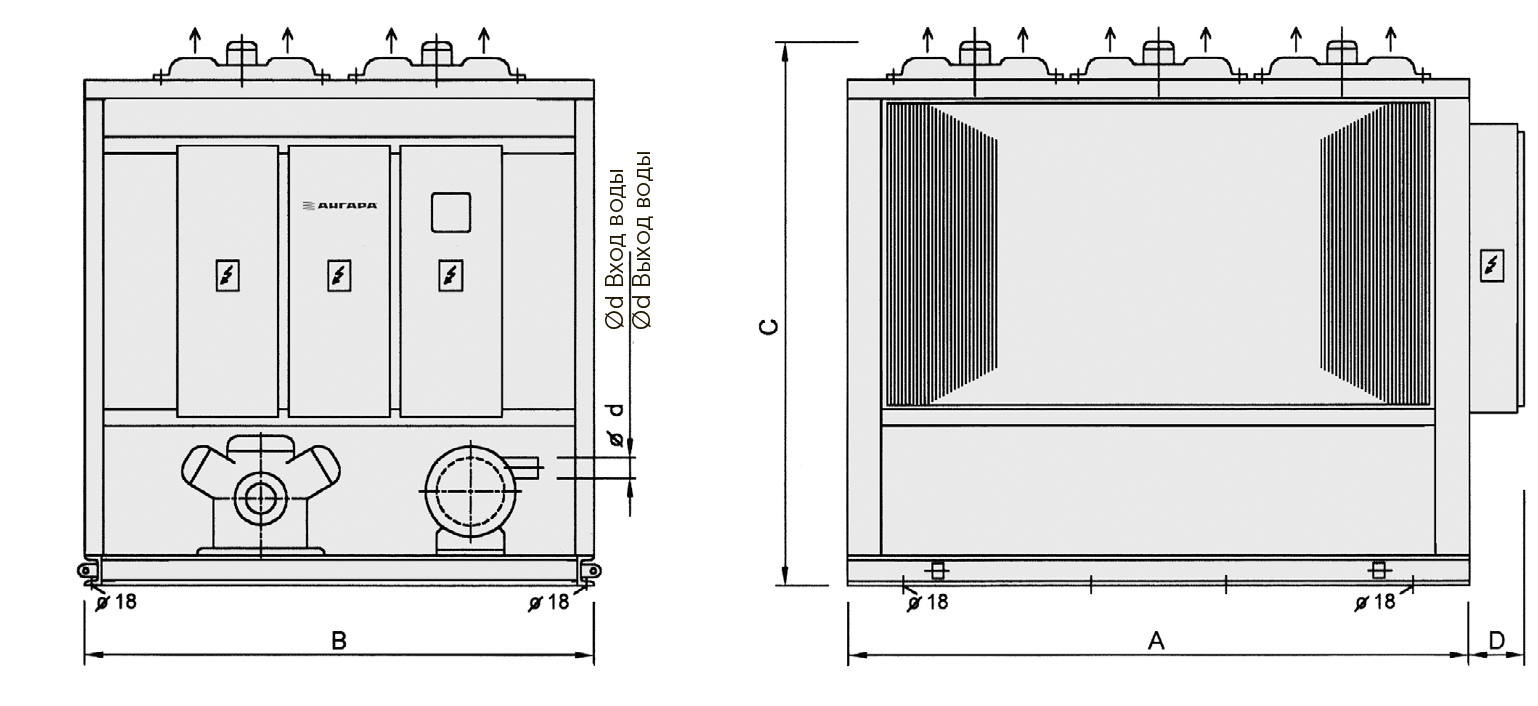

Габаритные размеры чиллеров серии EBHP

Модель EBHP-30.1 EBHP-33.1 EBHP-35.1 EBHP-40.1 EBHP-50.1 EBHP-60.1 EBHP-70.1 EBHP-35.2 EBHP-40.2 EBHP-50.2 EBHP-60.2
A 2350 2350 2350 2350 2950 2950 3350 3350 2350 3350 3350
B 1300 1300 1300 1300 1300 1300 1300 1300 2300 2300 2300
C 2000 2000 2000 2100 2100 2300 2300 2250 2050 2050 2150
D 250 250 250 300 300 300 300 350 350 350 350
d 2" 2 1/2" 3" 3" 3" DN100 DN100 DN125 DN125 DN125 DN150

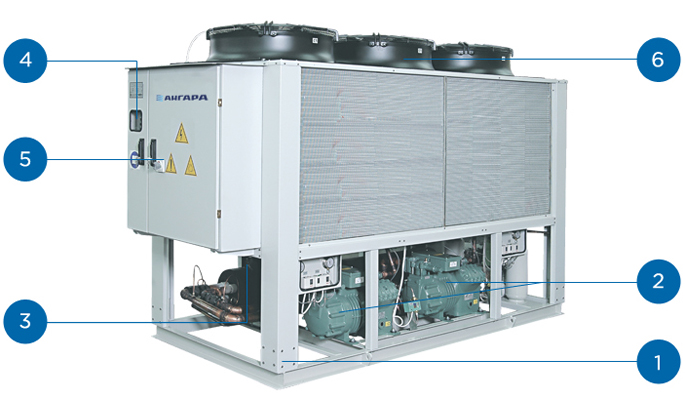

Конструкция

  1. Рама Усиленная рама.
  2. Компрессор 2 – 1 или 2 порневых полугерметичных компрессора.
  3. Испаритель Разборный кожухотрубный испаритель.
  4. Уделенное управление Микропроцессорное управление с возможностью удаленного управления.
  5. Управление Щит управления IP54 с максимальным набором защитных элементов.
  6. Вентиляторы Эффективные, малошумные осевые вентиляторы ø 800 мм.
  7. Исполнение Индивидуальное исполнение и комплектация (под заказ).

Описание компонентов чиллера

Компрессор. В зависимости от холодопроизводительности установки оснащаются одним или двумя полугерметичными поршневыми компрессорами. Удобное расположение компрессоров позволяет легко проводить сервисное обслуживание.

Конденсатор. Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума.

Испаритель. Кожухотрубный испаритель изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб.

Электрическая панель управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.

Микропроцессор. Для управления работой установок используется микропроцессорная система управления. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Кроме того микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, соленоидный вентиль, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапана, реле давления, реле протока.
