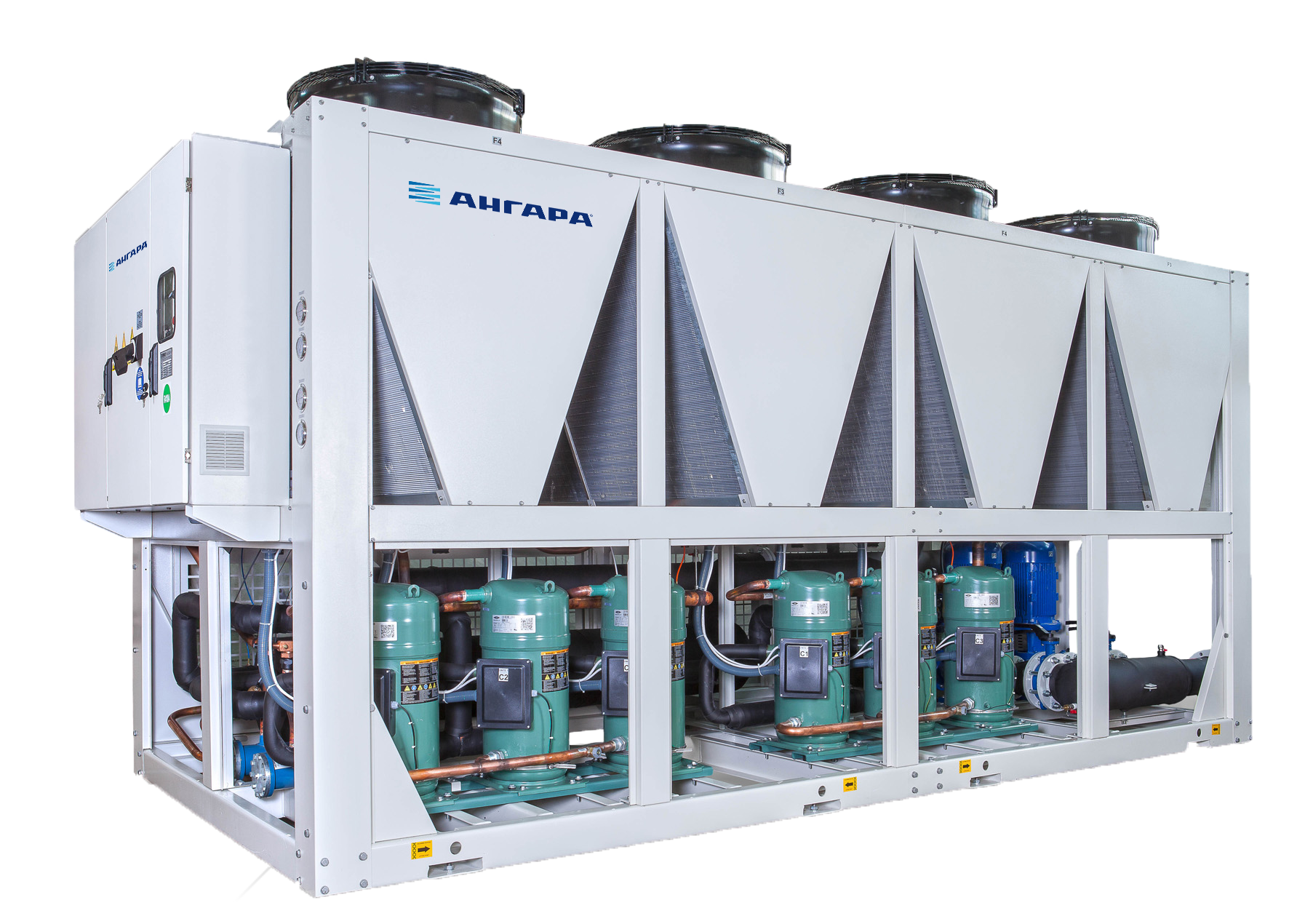

Чиллеры серии EBHS

Водоохлаждающие установки «Ангара» серии EBHS разработаны для установки в помещении и на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.
Менеджмент качества по ISO 9001:2008 Экологичность Безопасность
Заказать сейчас
Подробнее

Характеристики чиллеров серии EBHS

Тип устройства EBHS-
40Y.1
EBHS-
25Y.2
EBHS-
30Y.2
EBHS-
35Y.2
EBHS-
40Y.2
EBHS-
35Y.3
EBHS-
40Y.3
EBHS-
35Y.4
EBHS-
40Y.4
EBHS-
30Y.6
EBHS-
40Y.6
Номинальная холодо-производительность, кВт R410A(3) (1) 123,4 153,4 201,4 216 246,8 324 370,2 432 493,6 604,2 740,4
(2) 111,2 138,2 182,4 194,6 222,4 291,9 333,6 389,2 444,8 547,2 667,2
Номинальная мощность компрессора, (кВт) R410A(3) (1) 26 32,7 43,1 45,9 52 68,9 78 91,8 104 129,3 156
(2) 31,2 39,1 51,6 55,3 62,4 83 93,6 110,6 124,8 154,8 187,2
Количество компрессоров 1 2 2 2 2 3 3 4 4 6 6
Регулирование производительности
Кол-во вентиляторов х потребляемая мощность, (кВт) 2х1,8 2х1,8 4х1,8 4х1,8 4х1,8 4х1,8 6х1,8 8х1,8 8х1,8 8х1,8 12х1,8
Общий расход воздуха на конденсаторе(м3/с) 12,5 12,5 25 25 25 25 37,5 50 50 50 62,5
Номинальный расход испарителя (м3/ч) R410A(3) (1) 19,07 26,36 34,61 37,12 42,41 46,06 63,61 74,23 84,82 103,8 127,3
Количество испарителей и контуров 1/одноконтурный 1/одноконтурный 1/одноконтурный 1/одноконтурный 1/одноконтурный 1/одноконтурный 1/одноконтурный 1/двухконтурный 1/двухконтурный 1/двухконтурный 1/двухконтурный
Заправка масла, (л) 5,3 10,6 10,6 10,6 10,6 15,9 15,9 21,2 21,2 31,8 31,8
Уровень звукового давления, (дБ)  (4) 55 56 58 58 58 59 61 64 64 66 69
Масса усторйства, (кг) 1025 1265 1630 1645 1790 2110 2535 3020 3345 3875 4960

(1)   Значения указаны при температуре воды 120С на входе/70С на выходе, температуре окружающей среды 250С
(2)   Значения указаны при температуре воды 120С на входе/70С на выходе, температуре окружающей среды 330С
(3)   Значения указаны на основе температуры точки росы испарителя и конденсатора.
(4)   Значения, измеренные на расстоянии 10м от установки.

Габаритные разммеры чиллеров EBHS

Модель EBHS-
40Y.1
EBHS-
25Y.2
EBHS-
30Y.2
EBHS-
35Y.2
EBHS-
40Y.2
EBHS-
35Y.3
EBHS-
40Y.3
EBHS-
35Y.4
EBHS-
40Y.4
EBHS-
30Y.6
EBHS-
40Y.6
A 1300 1300 2400 2400 2400 2400 3600 4800 4800 4800 7200
B 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250
C 2555 2555 2555 2555 2555 2555 2555 2555 2555 2555 2555
D 375 375 375 375 375 375 375 400 400 400 400
d 2 1/2" 3" DN100 DN100 DN100 DN100 DN125 DN125 DN125 DN150 DN150
Тип присоединения на испарителе Резьба Фланцы

Водоохлаждающие установки «Ангара» серии EBHS разработаны для установки в помещении и на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью. Чиллеры серии EBHS производятся согласно стандартам качества ISO 9001:2008. Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты. Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности:
Machinary Directive (MD): 98/37/EC: ТР/ТС 010/2011
Low Voltage Directive (LVD): 73/23/EEC: ТР/ТС 004/2011
Electromagnetic Compatibility Directive (EMC): 89/336/EEC: ТР/ТС 020/2011
Pressure Equipment Directive (PED): 97/23/EC: ТР/ТС 032/2013

Компрессор. От одного до шести герметичных спиральных компрессора серии Orbit компании Bitzer. Компрессоры оборудованы запорными вентилями на всасывании и нагнетании, подогревателем картера, виброгасителями, защитой мотора и температурными датчиками. Питание 3ф/400В/50Гц.
Конденсатор. Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума.
Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами, имеющими необходимую толщину.
Электрическая панель управления. Панель управления изготовлена со степенью защиты IP54. Для автоматической и безопасной работы установки электрическая панель разделена на двух блоков: силовой блок и блок управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту, EN 60204-1. Питание 3ф/400В/50Гц.
Микропроцессор. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки, выдаваемые системой, история всех сбоев. Микропроцессор контролирует работу вентиляторов конденсатора в зависимости от температуры окружающего воздуха и время работы каждого компрессора установки, обеспечивая более эффективную работу установки. Компоненты холодильного контура. Для автоматической работы установки применяются электронный ТРВ, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапана.
