Промышленные чиллеры серии EBHV/FC

Промышленные водоохладители с воздушным охлаждением конденсатора и системой фрикулинга.
Экономия электроэнергии до 60% в год Увеличенный срок эксплуатации и низкие затраты на обслуживание Полностью автоматическая работа и 100% готовность Окупаемость 1,5 – 2 года
Заказать сейчас
Подробнее

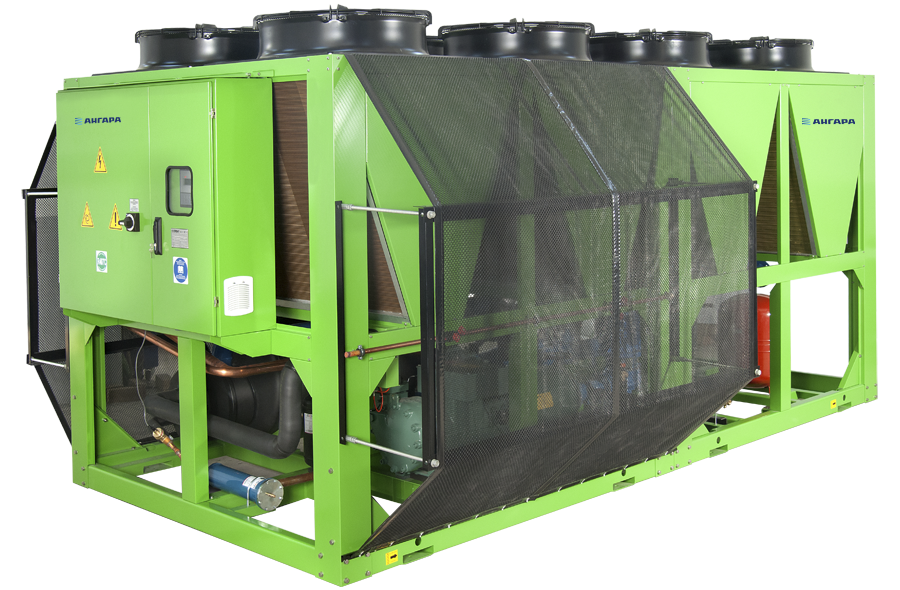

Серия EBHV/FC

Чиллеры АНГАРА серии EBHV --/FC со встроенным фрикулингом и адиабатической системой охлаждения разработанные для наружной установки, производятся согласно стандартам качества ISO 9001:2000 Quality Management System, поставляются в готовом к инсталляции виде.

Холодильная установка заправлена фреоном, испытана на заводе изготовителе.

Все части оборудования соответствуют существующим директивам Европейского Союза по безопасности и экологичности: Machinary Directive (MD): 2006/42/EC Low Voltage Directive (LVD): 2006/95/EEC Electromagnetic Compatibility Directive (EMC): 2004/108/EEC Pressure Equipment Directive (PED): 97/23/EC.

Технические характеристики  чиллеров серии EBHV/FC с одним компрессором

Модель EBHV-
50Y.1/FC
EBHV-
60Y.1/FC
EBHV-
70Y.1/FC
EBHV-
80Y.1/FC
EBHV-
90Y.1/FC
EBHV-
110Y.1/FC
EBHV-
125Y.1/FC
EBHV-
140Y.1/FC
EBHV-
180Y.1/FC
EBHV-
210Y.1/FC
EBHV-
240Y.1/FC
EBHV-
280Y.1/FC
EBHV-
300Y.1/FC
Механическое охлаждение Номинальная
холодопроизводительность, кВт
R407C (1) 139,0 171,6 199,6 236,0 266,0 334,0 384,0 436,0 573,0 664,0 753,0 855,0 962,0
(2) 124,1 154,2 178,8 211,0 239,5 301,0 343,0 392,0 517,0 594,0 676,7 771,6 872,8
Номинальная протребляемая
мощность компрессора, кВт
(1) 30,6 37,5 43,4 50,7 57,0 68,3 79,0 89,2 115,2 134,3 151,2 171,4 192,0
(2) 35,7 43,9 51,1 59,1 66,6 80,4 92,2 104,2 135,5 156,8 176,6 199,8 225,0
Количество вентиляторов х мощность, кВт 2x1,8 2x1,8 4x1,8 4x1,8 4x1,8 4x1,8 6x1,8 6x1,8 8x1,8 8x1,8 10x1,8 10x1,8 12x1,8
Расход воздуха на конденсаторе, м3/с 12,50 12,50 25,00 25,00 25,00 25,00 37,50 37,50 50,00 50,00 62,50 62,50 75,00
Коэффициент энергетической
 эффективности
(1) 4,06 4,18 3,95 4,07 4,14 4,42 4,27 4,36 4,42 4,47 4,45 4,51 4,51
Регулирование производительности 25%-100%
Уровень звукового давления, дБа (4) 55 55 60 60 60 60 62 64 64 65 65 65 66
Фрикулинг Номинальная
холодопроизводительность, кВт
(3) 86,2 91,7 159,6 172,6 183,3 183,3 258,8 274,9 366,6 366,6 458,3 458,3 549,9
Количество вентиляторов х мощность, кВт 2x1,8 2x1,8 4x1,8 4x1,8 4x1,8 4x1,8 6x1,8 6x1,8 8x1,8 8x1,8 10x1,8 10x1,8 12x1,8
Расход воздуха на фрикулере, м3/с 12,50 12,50 25,00 25,00 25,00 25,00 37,50 37,50 50,00 50,00 62,50 62,50 75,00
Коэффициент энергетической эффективности 23,94 25,47 22,17 23,97 25,45 25,45 23,96 25,45 25,45 25,45 25,46 25,46 25,46
Температура полной мощности (2) 1,5 -0,3 3,5 2,9 2,4 0,1 2,2 1,4 1,6 0,1 1,2 -0,2 0,5
Уровень звукового давления (4) 53 53 56 56 56 56 58 58 59 59 60 60 61
Адиабатическое
охлаждение
Номинальная
холодопроизводительность, кВт
(5) 138,1 170,6 198,3 234,0 265,0 332,0 381,0 433,0 570,0 660,0 748,0 850,0 956,0
Номинальная протребляемая
мощность компрессора, кВт
(5) 30,9 37,9 43,8 51,2 57,5 69,0 79,7 90,0 116,4 135,6 152,6 173,0 193,8
Коэффициент энергетической эффективности 4,00 4,11 3,89 4,01 4,10 4,36 4,21 4,30 4,36 4,40 4,38 4,45 4,44
Основные
характеристики
Номинальный расход воды, (м3/ч) (1) 23,91 29,52 34,33 40,59 45,75 57,45 66,05 74,99 98,56 114,21 129,52 147,06 165,46
(2) 21,35 26,52 30,75 36,29 41,19 51,77 58,99 67,42 88,92 102,17 116,39 132,72 150,12
Заправка хладагента, (кг) 35 46 57 73 80 103 121 147 165 201 244 289 339
Заправка масла, (л) 9 9 15 15 15 22 22 22 35 35 35 35 35
Рабочий вес, (кг) 1860 2040 3110 3300 3580 4090 5180 5560 6890 7340 8670 8870 10300

Технические характеристики двух компрессорных чиллеров серии EBHV/FC

Модель EBHV-
50Y.2/FC
EBHV-
60Y.2/FC
EBHV-
70Y.1/FC
EBHV-
80Y.1/FC
EBHV-
90Y.1/FC
EBHV-
110Y.1/FC
EBHV-
125Y.1/FC
EBHV-
140Y.1/FC
Механическое охлаждение Номинальная
холодопроизводительность, кВт
R407C (1) 279,4 350,6 413,8 472,4 541,2 670,2 764,0 882,0
(2) 249,6 313,4 364,8 413,4 478,0 600,4 684,6 790,8
Номинальная протребляемая
мощность компрессора, кВт
(1) 61,2 75,8 88,0 102,2 114,0 141,4 161,0 183,8
(2) 71,2 88,2 101,8 116,0 132,4 166,2 189,4 216,2
Количество вентиляторов х мощность, кВт 4x1,8 4x1,8 8x1,8 8x1,8 8x1,8 8x1,8 12x1,8 12x1,8
Расход воздуха на конденсаторе, м3/с 25,0 25,0 50,0 50,0 50,0 50,0 75,0 75,0
Коэффициент энергетической
 эффективности
(1) 4,1 4,2 4,0 4,1 4,2 4,3 4,2 4,3
Регулирование производительности 25%-100%
Уровень звукового давления, дБа (4) 55,0 55,0 60,0 60,0 60,0 60,0 62,0 64,0
Фрикулинг Номинальная
холодопроизводительность, кВт
(3) 172,4 183,4 319,2 345,2 366,6 183,3 517,6 549,8
Количество вентиляторов х мощность, кВт 4x1,8 4x1,8 8x1,8 8x1,8 8x1,8 8x1,8 12x1,8 12x1,8
Расход воздуха на фрикулере, м3/с 25,0 25,0 50,0 50,0 50,0 50,0 75,0 75,0
Коэффициент энергетической эффективности 23,9 25,5 22,2 24,0 25,5 25,5 24,0 25,5
Температура полной мощности (2) 1,5 1,5 3,5 2,9 2,4 0,1 2,2 1,4
Уровень звукового давления (4) 53,0 53,0 56,0 56,0 56,0 56,0 58,0 58,0
Адиабатическое
охлаждение
Номинальная
холодопроизводительность, кВт
(5) 277,8 348,4 411,0 468,8 537,4 666,2 759,4 876,6
Номинальная протребляемая
мощность компрессора, кВт
(5) 61,8 76,6 88,8 103,0 115,0 142,8 162,6 185,6
Коэффициент энергетической эффективности 4,0 4,2 4,0 4,0 4,2 4,2 4,1 4,2
Основные
характеристики
Номинальный расход воды, (м3/ч) (1) 48,1 60,3 71,2 81,3 93,1 115,3 131,4 151,7
(2) 43,3 53,9 62,7 71,1 82,2 103,3 117,8 136,0
Заправка хладагента, (кг) 70,0 92,0 114,0 146,0 160,0 206,0 242,0 294,0
Заправка масла, (л) 18,0 18,0 30,0 30,0 30,0 44,0 44,0 44,0
Рабочий вес, (кг) 3720,0 4080,0 6220,0 6600,0 7160,0 8180,0 10360,0 11120,0

(1) Значения указаны при температуах воды 15 °С/10 °С, температура окружающая среды 25 °С.
(2) Значения указаны при температуах воды 15 °С/10 °С, температура окружающая среды 33 °С.
(3) Температура воды на входе 15 °С, температура окружающей среды 5 °С, рабочая жидкость 30% этилен гликоль.
(4) Значения на дистанции 10 м от оборудования.
(5) Значения указаны при температурах воды 15 °С/10 °С, темпретура окружающей среды 33 °С, насыщение 90%.

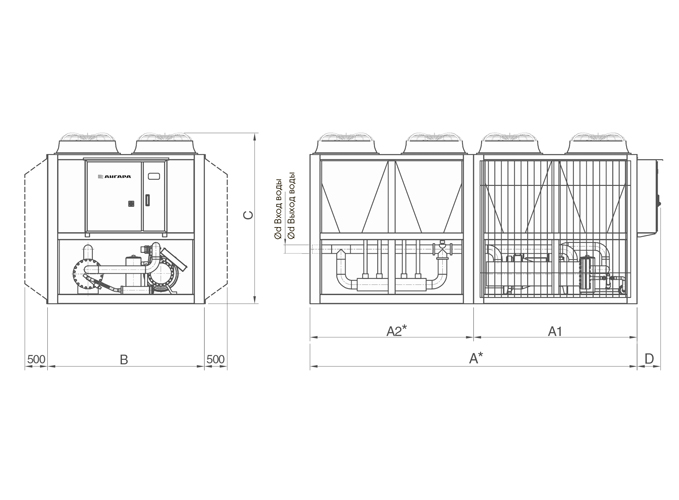

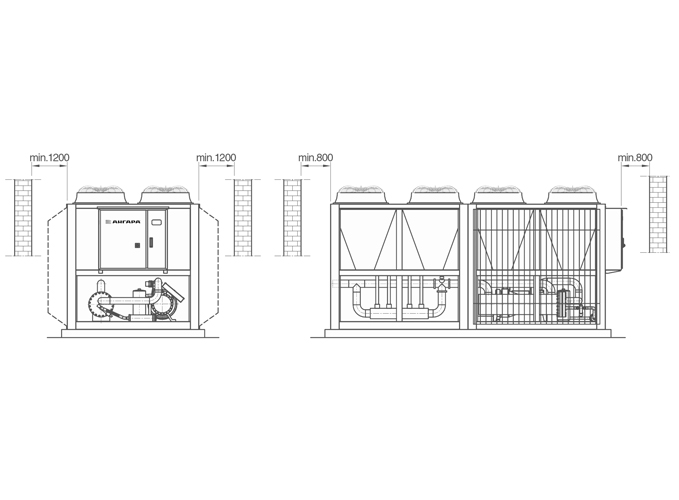

Габаритные размеры чиллеров серии EBHV/FC с одним компрессором

Модель EBHV-
50Y.1/FC
EBHV-
60Y.1/FC
EBHV-
70Y.1/FC
EBHV-
80Y.1/FC
EBHV-
90Y.1/FC
EBHV-
110Y.1/FC
EBHV-
125Y.1/FC
EBHV-
140Y.1/FC
EBHV-
180Y.1/FC
EBHV-
210Y.1/FC
EBHV-
240Y.1/FC
EBHV-
280Y.1/FC
A 2400 2400 4800 4800 4800 4800 7200 7200 9600 9600 12000 12000
A1 1200 1200 2400 2400 2400 2400 3600 3600 4800 4800 6000 6000
A2 1200 1200 2400 2400 2400 2400 3600 3600 4800 4800 6000 6000
B 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300
C 2380 2380 2405 2505 2505 2505 2505 2555 2625 2625 2690 2690
D 375 375 375 375 375 375 375 375 400 400 400 400
d 2 1/2" 3" DN100 DN100 DN100 DN100 DN125 DN125 DN150 DN150 DN150 DN150

Производитель оставляет за собой право вносить любые изменения в комплектацию и размеры без предупреждения.

Габаритные размеры двухкомпрессорных чиллеров серии EBHV/FC

Модель EBHV-
50Y.2/FC
EBHV-
60Y.2/FC
EBHV-
70Y.2/FC
EBHV-
80Y.2/FC
EBHV-
90Y.2/FC
EBHV-
110Y.2/FC
EBHV-
125Y.2/FC
EBHV-
140Y.2/FC
A 4800 4800 9600 9600 9600 9600 14400 14400
A1 2400 2400 4800 4800 4800 4800 7200 7200
A2 2400 2400 4800 4800 4800 4800 7200 7200
B 2250 2250 2250 2250 2250 2250 2250 2250
C 2380 2380 2405 2505 2505 2505 2505 2555
D 375 375 375 375 375 375 375 375
d DN100 DN125 DN125 DN150 DN150 DN150 DN150 DN200

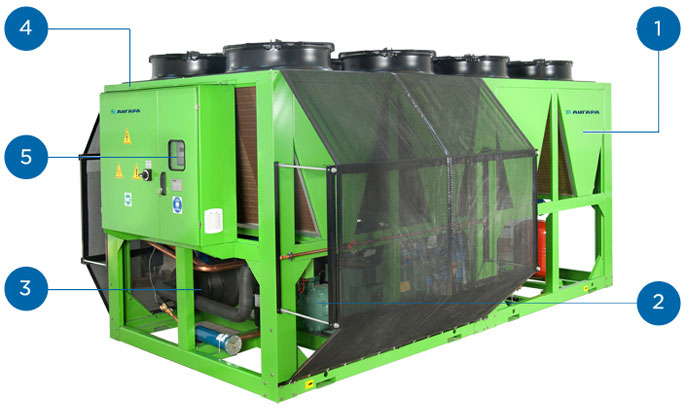

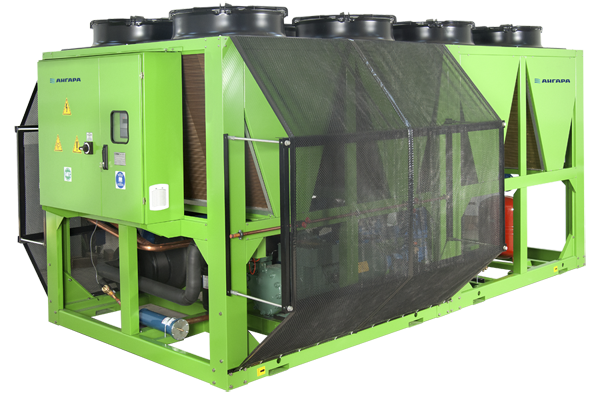

Конструкция

  1. Фрикуллер Отдельная, увеличенная секция фрикуллера обеспечивает легкость обслуживания.
  2. Компрессор Надежный, экономичный винтовой компрессор с регулировкой производительности.
  3. Испаритель Разборный кожухотрубный испаритель.
  4. Автоматика Специальное программное обеспечение и полностью автоматическая работа по заданной температуре.
  5. Управление Микропроцессорное управление с возможностью удаленного управления.

Описание компонентов чиллера

Конструкция. Рама установки выполнена из прочной листовой стали. Каркас и корпус установки выполнен из оцинкованной листовой стали, покрытой антистатической порошковой краской.

Компрессор.Винтовой полугерметичный оборудован запорными вентилями на нагнетании и всасывании, обратным клапаном на нагнетательной линии, масляной линией (регулятор уровня масла, смотровое стекло, отделитель масла, масляный фильтр), подогревателем картера, виброгасителями, защитой мотора и температурными датчиками. Питание 3ф/400V/50Hz.

Конденсатор. Воздушного охлаждения состоит из медных трубок, оребренных алюминиевыми ламелями и осевых вентиляторов высокой производительности.

Испаритель. Кожухотрубный, спроектированный специально для охлаждения воды и растворов гликолей, легко обслуживается и промывается от загрязнений, благодаря съемному блоку трубок.

Электрощит. Степени защиты IP54, состоит из 2 частей: силовой блок и блок управления. Электрощит соответствует EN 60204-1 standart.  Питание 3ф/400V/50Hz.

Микропроцессор. На цифровой панели выводятся все необходимые данные: входящая и выходящая температуры воды, давления фреона на нагнетательной и всасывающей линиях, температура перегрева всасываемого пара, время работы компрессоров. Также можно увидеть все ошибки выдаваемые системой и их историю, регулировать производительность компрессоров. Микропроцессор также определят порядок работы модулей (компрессорный модуль/или модуль фрикулинга) в зависимости от температуры окружающей среды и требуемой температуры воды на выходе из чиллера, а так же контролирует работу вентиляторов конденсатора в зависимости от температуры окружающего воздуха и время работы каждого компрессора установки.

Компоненты холодильной системы. Для обеспечения автоматической работы системы применяются электронный ТРВ, фильтр-осушитель, смотровое стекло, соленоидный вентиль, реле давления и обратные клапаны.

Драйкулер. Теплообменники для драйкулеров изготавливаются из медных труб, покрытых алюминиевым оребрением. По запросу теплообменник изготавливается с эпоксидным покрытием ребер. Для обеспечения эффекта охлаждения в установке используются высокоэффективные осевые вентиляторы с прямым приводом. Вентиляторы установлены на малошумных подшипниках и имеют защиту от перегрева двигателя.

Трехходовой вентиль. Трехходовой вентиль управляется сервоприводом. Он переключает направление движения хладоносителя по сигналу микропроцессора.

Адиабатическая система. Система адиабатического охлаждения (поставляется опционально) интегрируется на корпус установки и работает летом. Принципе действия этой системы основан на разбрызгивании воды через специальные форсунки на не металлическую сетку. Вода на сетке обеспечивает эффект адиабатического охлаждения воздуха, поступающего в конденсатор. Таким образом температура воздуха, входящего в конденсатор, снижается обеспечивая работу установки с более низким давлением конденсации , что приводит к снижению энергопотребления и увеличению холодопроизводительности.

Гидромодуль. Гидромодуль (поставляется опционально) состоит из насоса, расширительного бака, обратного клапана, манометров, перекрывающих вентилей на линии всасывания и нагнетания, подсоединения для заправки воды.

Установка полностью готова к использованию, и состоит из секции драйкулера, секции холодильной машины с интегрированной системой адиабатического охлаждения.  Благодаря специальному программному обеспечению контроллера, в зависимости от температуры окружающей среды установка сама определяет, какая секция должна работать и контролирует температуру воды на выходе.

В зависимости от температуры окружающей среды экономия электроэнергии может достигать 60%, а срок окупаемости оборудования составляет 1 – 1,5 года.

Преимущества установки:

  • Существенная экономия электроэнергии в течение года;
  • Меньший выброс углерода;
  • Уменьшение расходов на обслуживание;
  • Увеличенный срок службы компрессора;
  • Установка и обслуживание установится проще и дешевле;
  • Описание работы установки

Летний режим. Температура окружающей среды выше температуры хладоносителя на входе и выходе из установки. В этот период секция драйкулера не работает, охлаждение хладоносителя обеспечивается только за счет работы холодильной машины.

Переходный режим. Температура окружающей среды выше температуры воды на выходе из установки, но ниже температуры воды на входе в установку. В этот период хладоноситель частично охлаждается в секции драйкулера, затем поступает в секцию холодильной машины и охлаждается до заданной температуры.

Зимний режим. Температура окружающей среды ниже температуры хладоносителя на входе и выходе из установки. В этот период охлаждение хладоносителя полностью происходит в секции драйкулера, холодильная машина не работает.
