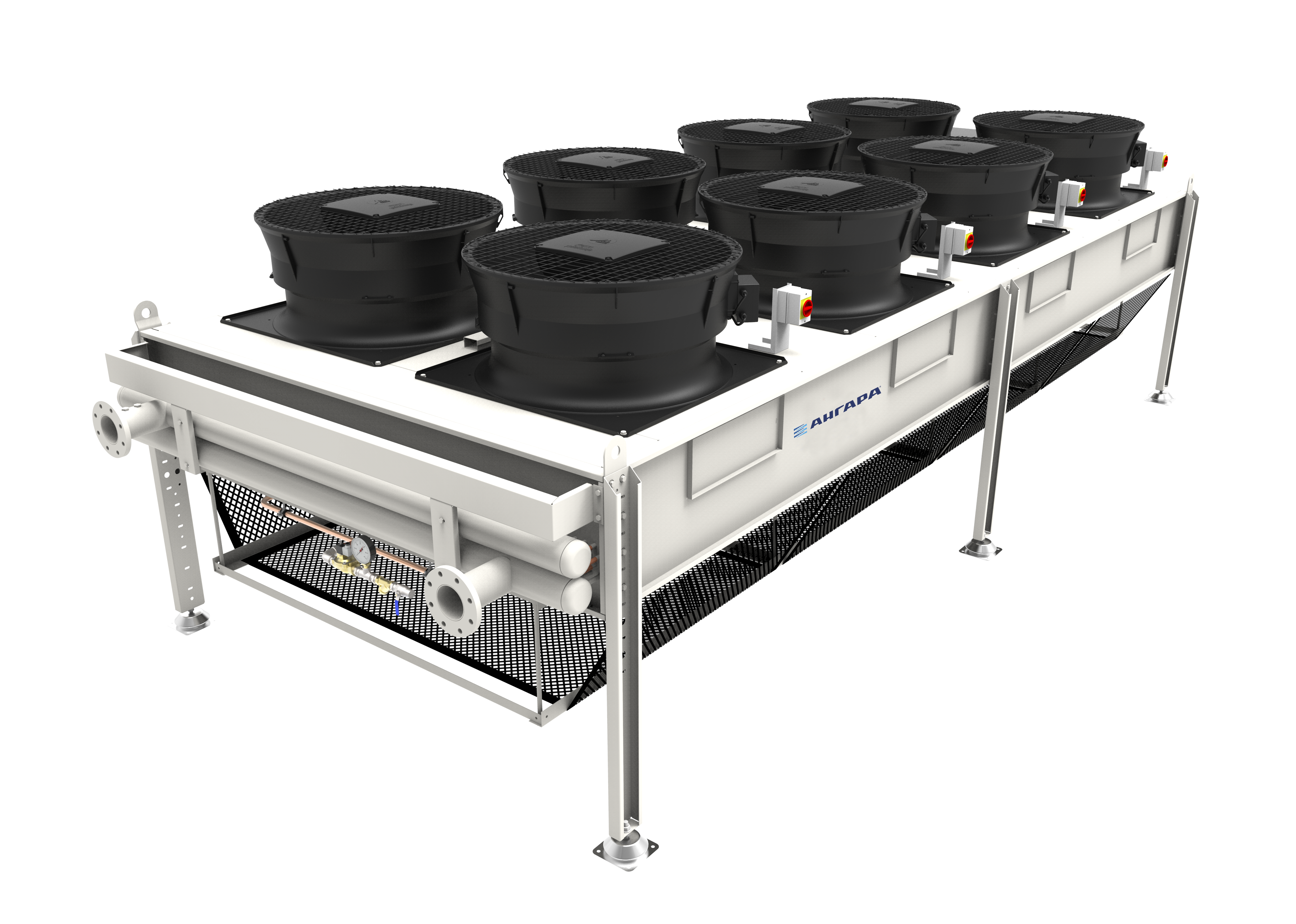

Драйкуллер серии DGH и DGV

Корпус из окрашенной оцинкованной стали Защита от УФ-излучения и коррозии Широкий диапазон производительности Четыре уровня шума
Заказать сейчас
Подробнее

СУХИЕ ГРАДИРНИ «АНГАРА» НОВОГО ПОКОЛЕНИЯ DGH / DGV

  • Вентиляторы Ø800 и Ø910 мм.
  • 6 уровней шума для сухих градирен с вентиляторами Ø800 мм и 8 уровней шума для вентиляторов Ø910 мм.
  • Сухие градирни с различным количеством вентиляторов; от 1 до 16 вентиляторов; широкий диапазон производительности.

УСТРОЙСТВО УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ

Устройство ступенчатого управления

Устройство ступенчатого управления представляет собой устройство управления электродвигателями с внешним ротором и стандартными электродвигателями переменного тока. Данное устройство обеспечивает равномерное использование вентиляторов и повышает эксплуатационную надежность и срок службы вентиляторов.



Устройство регулирования частоты

Устройство регулирования частоты используется для стандартных электродвигателей с преобразователем частоты в качестве блока питания. Устройство не генерирует шумов, связанных с управлением. Предусмотрена возможность использования универсальных блоков питания. Данное устройство обеспечивает значительную экономию энергии благодаря непрерывной модуляции всех вентиляторов.



Электрокоммутируемые вентиляторы

Использование высокоэффективных EC-вентиляторов обеспечивает идеальное решение с точки зрения энергоэффективности и шума.





ОСОБЕННОСТИ

  • Сухие градирни «АНГАРА» серии DGH и DGV предназначены для наружной установки и характеризуются 4-мя различными уровнями шума

- стандартный

- низкий

- тихий

- чрезвычайно тихий



  • Вентиляторы располагаются в одном ряду от 1 до 8 шт. и в двух рядах от 2 до 16 шт.
  • Мощность сухих градирен находится в диапазоне от 8,5 до 1410 кВт

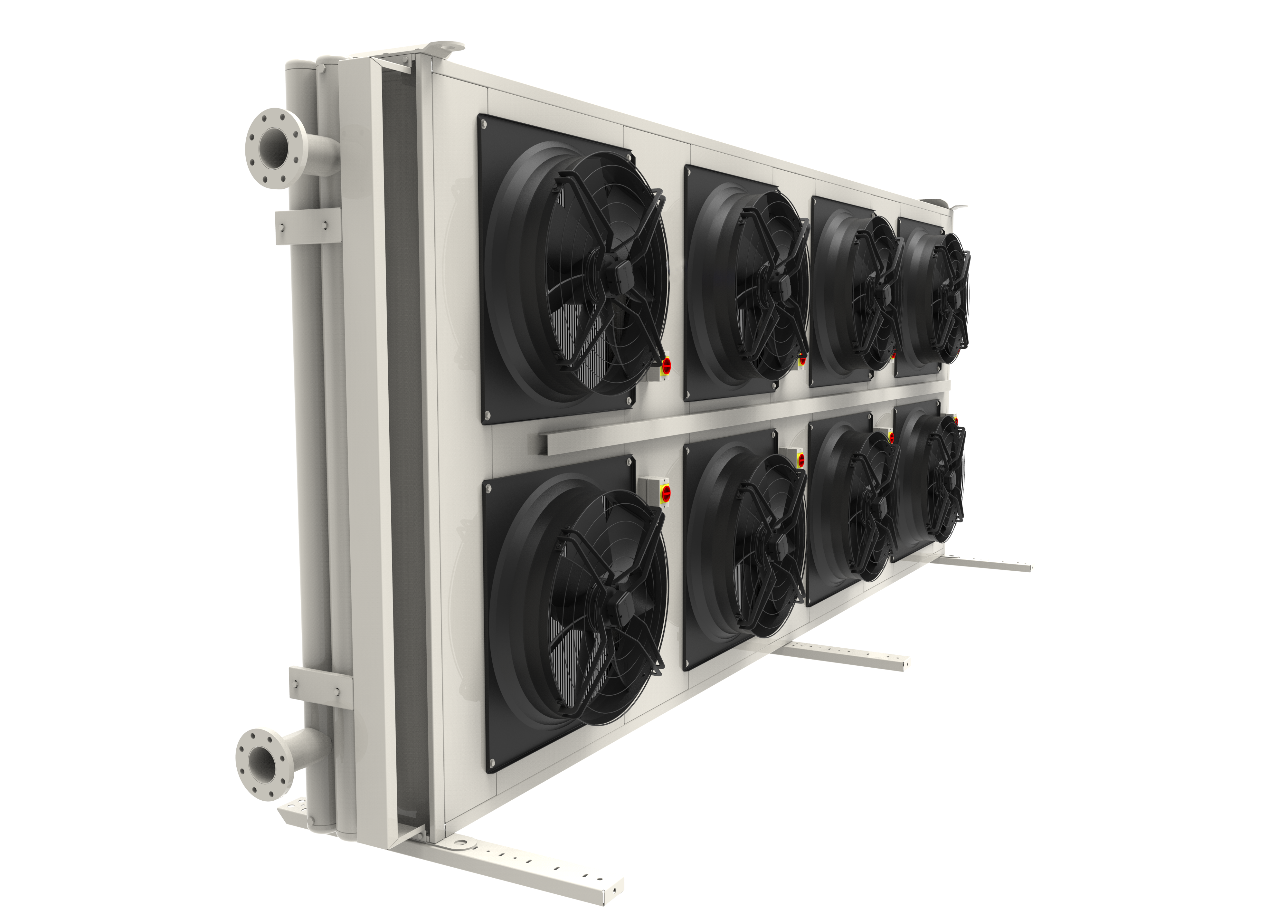

  • Все модели доступны в вертикальном и горизонтальном исполнении



Теплообменник

  • Расположение труб в шахматном порядке
  • Медные трубы, алюминиевые ламели
  • Стандартное расстояние между ламелями 2,1 - 2,5 - 3,2 мм. Другие расстояния между ламелями являются опциональными
  • Скользящие хомуты и система отверстий, используемые для опорных торцевых пластин, предотвращают любой контакт между трубами и торцевыми пластинами, а также обеспечивают продолжительный срок службы и отсутствие утечек
  • Коллекторы и входные и выходные соединительные патрубки выполнены из стали. Коллектор оснащен выпускным и сливным штуцерами





КОРПУС

  • Сухие градирни оборудованы собственными опорами и не требуют дополнительных приспособлений для монтажа на стальном или бетонном основании
  • Корпус изготовлен из оцинкованной стали. Наружные поверхности корпуса покрыты электростатической порошковой краской на основе полиэфира, которая обеспечивает превосходную защиту от ультрафиолетового излучения и коррозии. Стандартный цветовой код - RAL 7044. Опционально могут применяться такие материалы, как сталь горячего цинкования, Magnelis или нержавеющая сталь
  • Все камеры вентиляторов отделяются внутренними перегородками для предотвращения вращения вентиляторов в выключенном состоянии
  • Все модели оснащены подъемными креплениями





ВЕНТИЛЯТОРЫ

▶ В сухих градирнях установлены высокоэффективные осевые вентиляторы Ziehl Abegg или EBM  Ø 800 или  Ø 910 мм

▶ Вентиляторы 800/910 мм (400В 3~ 50Гц) могут работать на двух разных скоростях; EC-вентиляторы являются опциональными

▶ Регулировка скорости вращения вентилятора осуществляется с помощью преобразователя

частоты и синус-фильтра. Все электродвигатели с внешним ротором подходят для

регулирования скорости и оснащены внутренней защитой

▶ Диапазон температур окружающей среды для электродвигателей с внешним ротором

составляет от -40°C до +50°C / +65°C. Диапазон температур может достигать +70°C в

зависимости от типа вентилятора

▶ Для высоких рабочих температур доступны различные типы вентиляторов и электродвигателей

▶ Вентиляторы установлены в корпусе, который обеспечивает максимальный поток воздуха

▶ Защитные решетки вентиляторов являются стандартными. Класс защиты электродвигателя:

IP54; класс изоляции: F «АНГАРА» оставляет за собой право использовать вентиляторы разных

производителей В зависимости от типа вентилятора технические характеристики вентиляторов

могут незначительно отличаться

▶ Каждый вентилятор оснащен аварийным выключателем, который пригоден для наружной

установки (класс защиты IP 66)



ИНФОРМАЦИЯ О ШУМЕ

▶ Указанные уровни звукового давления соответствуют EN 13487

▶ Уровни шума получены из уровней звуковой мощности (LwA) вентиляторов

▶ Для получения информации о критических требованиях к уровню шума обратитесь к

соответствующему эксперту







СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

▶ Аварийный выключатель, стойкий к ультрафиолетовому излучению

▶ Монтажные опоры

▶ Кабельный лоток

▶ Контрфланцы.

▶ Сервисные люки.



ВОЗМОЖНЫЕ ОПЦИИ

▶ Градирни с системой самослива

▶ Другие варианты расстояний между ламелями

▶ Различное материальное исполнение ламелей (медь, AlMg3, Cu)



▶ Защитное эпоксидное покрытие ламелей

▶ Эпоксидное покрытие теплообменника

▶ Трубы из нержавеющей стали

▶ Корпус из нержавеющей стали

▶ Коллектор из меди / нержавеющей стали

▶ Различные варианты цвета корпуса

▶ Различные системы орошения (Ecomash, прямой впрыск высокого или низкого давления)

▶ Клеммная коробка трехфазного устройства ступенчатого управления

▶ Варианты регулирования скорости

▶ Инвертор

▶ Ступенчатое EC-управление

▶ Регулирование напряжения

▶ ЕС-управление

▶ Виброопоры

▶ Технологические лючки для очистки и техобслуживания

▶ EC-вентилятор

▶ Распределительная коробка

▶ Протокол связи MODBUS

▶ Поручни / лестница

▶ Расширительный бак

▶ Высокие монтажные опоры

▶ Другие варианты вентиляторов и электродвигателей для высокого рабочего давления





СИСТЕМА РАСПЫЛЕНИЯ СУХИХ ГРАДИРЕН «АНГАРА»

▶ Системы распыления воды «АНГАРА» характеризуются высокой эффективностью и низкой температурой воздуха на входе. Применение данной системы позволяет снизить затраты. Поскольку необходимость накапливать воду отсутствует, система распыления не создает риска для здоровья людей

▶ Система прямого адиабатического распыления воды включает в себя ряд специальных форсунок для распыления воды. Форсунки распыляют воду на поступающий воздух, который за счет насыщения влагой охлаждается и приближается по температуре к влажному термометру

▶ Принцип работы системы распыления воды Ecomesh основан на эффективном распылении воды в направлении, противоположном направлению потока воздуха, на сетчатую поверхность перед теплообменником. Распыляемая вода обеспечивает адиабатический эффект охлаждения для поступающего воздушного потока и повышает эффективность охлаждения. Система Ecomesh позволяет свести к минимуму контакт между распыляемой водой и теплообменником

▶ Преимущества системы распыления воды Ecomesh:

- Меньшее потребление воды по сравнению с прямым впрыском

- Насыщение воздуха влагой до 98%

- Минимальные отложения солей и накипи на поверхности теплообменника. - Увеличенный срок службы теплообменника
