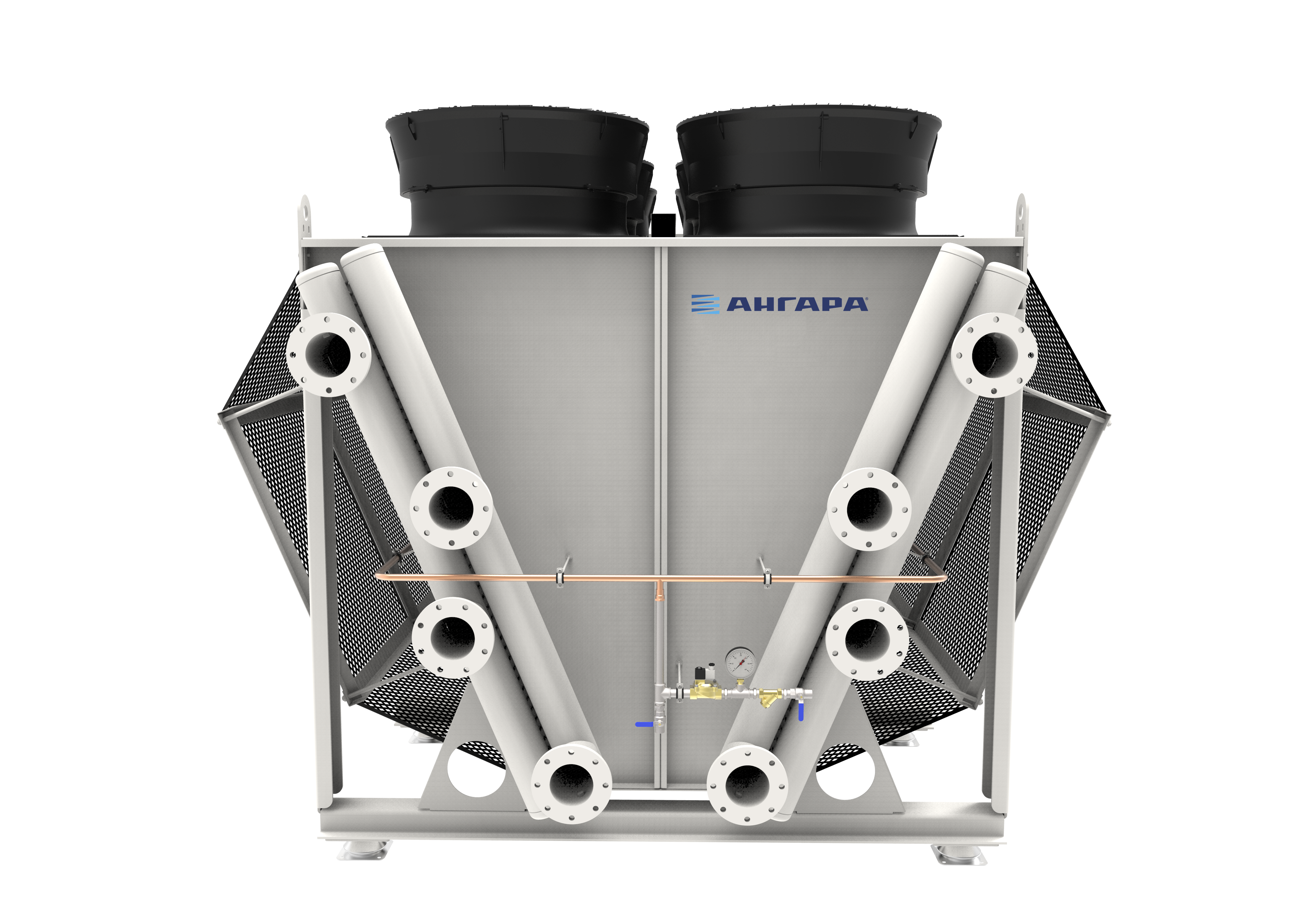

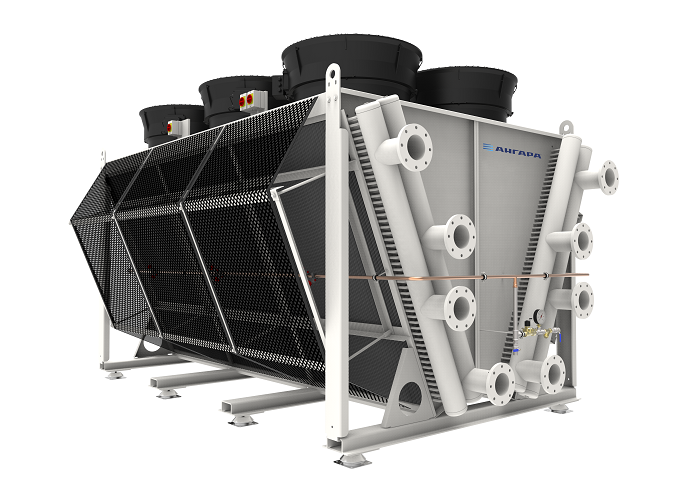

Драйкулер серии DGW, DGH и DGV

Сухие градирни нового поколения
Корпус из оцинкованной стали на основе полиэстера Защита от УФ-излучения и коррозии Широкий диапазон производительности Четыре уровня шума
Заказать сейчас
Подробнее

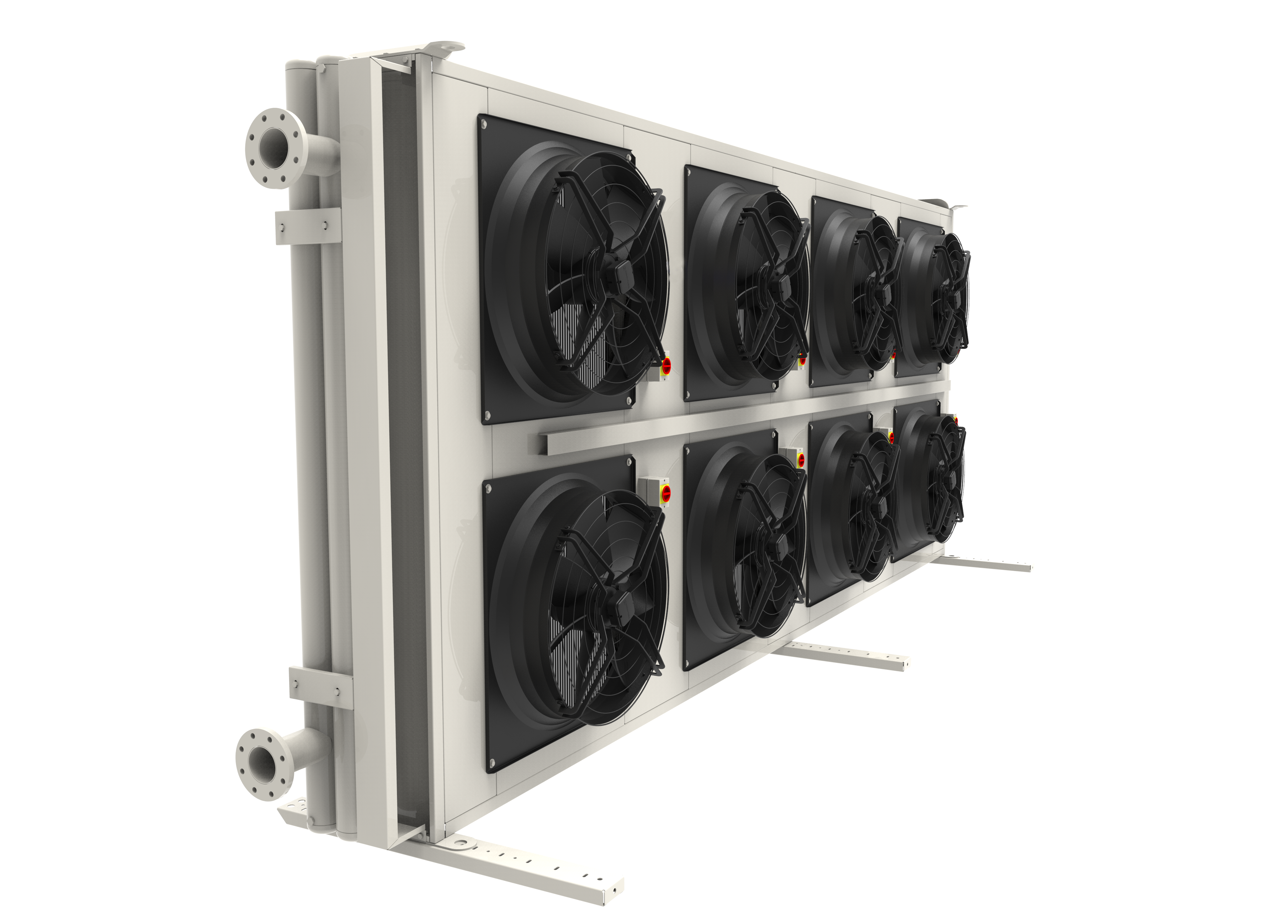

СУХИЕ ГРАДИРНИ «АНГАРА» НОВОГО ПОКОЛЕНИЯ DGW

  • Вентиляторы Ø800 и Ø910 мм
  • 6 уровней шума для сухих градирен с вентиляторами Ø800 мм и 8 уровней шума для вентиляторов Ø910 мм
  • Сухие градирни с различным количеством вентиляторов; от 2 до 20 вентиляторов; широкий диапазон производительности







УСТРОЙСТВО УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ

Устройство ступенчатого управления

Устройство ступенчатого управления представляет собой устройство управления стандартными электродвигателями переменного тока. Данное устройство обеспечивает равномерное использование вентиляторов и повышает эксплуатационную надежность и срок службы вентиляторов.



Устройство регулирования частоты

Устройство регулирования частоты используется для стандартных электродвигателей с преобразователем частоты в качестве блока питания. Устройство не генерирует шумов, связанных с управлением. Данное устройство обеспечивает значительную экономию энергии благодаря непрерывной модуляции всех вентиляторов.



Электрокоммутируемые вентиляторы

Использование высокоэффективных EC-вентиляторов обеспечивает идеальное решение с точки зрения энергоэффективности и шума.





ОСОБЕННОСТИ

  • Сухие градирни «АНГАРА» серии DGW предназначены для наружной установки и характеризуются 4-мя различными уровнями шума

- стандартный

- низкий

- тихий

- чрезвычайно тихий



  • Вентиляторы располагаются в одном ряду от 2 до 10 шт. и в двух рядах от 4 до 20 шт
  • Мощность сухих градирен находится в диапазоне от 55 до 2490 кВт





Теплообменник

  • Расположение труб в шахматном порядке
  • Медные трубы, алюминиевые ламели
  • Стандартное расстояние между ламелями 2,1 - 2,5 - 3,2 мм. Другие расстояния между ламелями являются опциональными
  • Теплообменники тестируются под давлением 20 бар. Патрубки изготавливаются из меди, на входном патрубке установлен клапан Шредера
  • Скользящие хомуты и система отверстий, используемые для опорных торцевых пластин, предотвращают любой контакт между трубами и торцевыми пластинами, а также обеспечивают продолжительный срок службы и отсутствие утечек
  • Коллекторы и входные и выходные соединительные патрубки выполнены из стали. Коллектор оснащен выпускным и сливным штуцерами





КОРПУС

  • Сухие градирни оборудованы собственными опорами и не требуют дополнительных приспособлений для монтажа на стальном или бетонном основании
  • Корпус охладителей изготавливается из окрашенной оцинкованной стали на основе полиэстера, что обеспечивает превосходную защиту от ультрафиолетового излучения и коррозии. Стандартный цветовой код - RAL 7044. Опционально могут применяться такие материалы, как сталь горячего цинкования, Magnelis или нержавеющая сталь
  • . Каждый вентилятор имеет свою нишу, создаваемую перегородками, для предотвращения вращения выключенных вентиляторов
  • Все модели оснащены подъемными креплениями





ВЕНТИЛЯТОРЫ

  • В сухих градирнях установлены высокоэффективные осевые вентиляторы Ziehl Abegg или EBM Ø 800 или Ø 910 мм
  • Вентиляторы Ø 800/910 мм (400В 3~ 50Гц) могут работать на двух разных скоростях; EC-вентиляторы являются опциональными
  • Регулировка скорости вращения вентилятора осуществляется с помощью преобразователя частоты и синус-фильтра. Все электродвигатели с внешним ротором подходят для регулирования скорости и оснащены внутренней защитой
  • Диапазон температур окружающей среды для электродвигателей с внешним ротором составляет от -40°C до +50°C / +65°C. Диапазон температур может достигать +70°C в зависимости от типа вентилятора
  • Для высоких рабочих температур доступны различные типы вентиляторов и электродвигателей
  • Вентиляторы установлены в корпусе, который обеспечивает максимальный поток воздуха
  • Защитные решетки вентиляторов являются стандартными. Класс защиты электродвигателя: IP54; класс изоляции: F
  • «АНГАРА» оставляет за собой право использовать вентиляторы разных производителей. В зависимости от типа вентилятора технические характеристики вентиляторов могут незначительно отличаться
  • Каждый вентилятор оснащен аварийным выключателем, который пригоден для наружной установки (класс защиты IP 66)



ИНФОРМАЦИЯ О ШУМЕ

►Указанные уровни звукового давления соответствуют EN 13487

►Уровни шума получены из уровней звуковой мощности (LwA) вентиляторов

►Для получения информации о критических требованиях к уровню шума обратитесь

к соответствующему эксперту



СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

►Аварийный выключатель, стойкий к ультрафиолетовому излучению

►Монтажные опоры

►Кабельный лоток

►Контрфланцы



ВОЗМОЖНЫЕ ОПЦИИ

►Градирни с системой самослива

►Другие варианты расстояний между ламелями

►Различное материальное исполнение ламелей (медь, AlMg3, Cu)

  • ► Защитное эпоксидное покрытие ламелей

►Эпоксидное покрытие теплообменника

►Трубы из нержавеющей стали

►Корпус из нержавеющей стали

►Коллектор из меди / нержавеющей стали

►Различные варианты цвета корпуса

►Различные системы орошения (Ecomash, прямой впрыск высокого или низкого давления)

►Клеммная коробка трехфазного устройства ступенчатого управления

►Варианты регулирования скорости

►Инвертор

►Ступенчатое управление

►Регулирование напряжения

►ЕС-управление

►Виброопоры

►Технологические лючки для очистки и техобслуживания

►EC-вентилятор

►Распределительная коробка

►Протокол связи MODBUS

►Поручни / лестница

►Расширительный бак

►Высокие монтажные опоры

►Другие варианты вентиляторов и электродвигателей для высокого рабочего давления





СИСТЕМА АДИАБАТИЧЕСКОГО ОХЛАЖДЕНИЯ

►Системы распыления воды «АНГАРА» характеризуются высокой эффективностью и низкой

температурой воздуха на входе. Применение данной системы позволяет снизить затраты.

Поскольку необходимость накапливать воду отсутствует, система распыления не создает

риска для здоровья людей

►Система прямого адиабатического охлаждения воды включает в себя ряд специальных

форсунок для распыления воды. Форсунки распыляют воду на поступающий воздух, который

за счет насыщения влагой охлаждается и приближается по температуре к влажному

термометру

►Принцип работы системы распыления воды Ecomesh основан на эффективном распылении

воды в направлении, противоположном направлению потока воздуха, на сетчатую поверхность

перед теплообменником. Распыляемая вода обеспечивает адиабатический эффект охлаждения

для поступающего воздушного потока и повышает эффективность охлаждения. Система

Ecomesh позволяет свести к минимуму контакт между распыляемой водой и теплообменником

►Преимущества системы распыления воды Ecomesh:

- Меньшее потребление воды по сравнению с прямым впрыском

- Насыщение воздуха влагой до 98%

- Минимальные отложения солей и накипи на поверхности теплообменника. Увеличенный срок

службы теплообменника



Реле низкого уровня воды

Они используются для контроля уровня

воды в бассейне градирни. Это предотвращает

повреждение системы путем выключения насосов,

когда уровень воды достигает критического уровня.



Обогреватель водяного бассейна

В наших градирнях используется 6 кВт нагреватель водяного

бассейна для предотвращения замерзания воды в зимний

период



Преобразователь частоты

Оборудование, используемое для управления

скоростью вращения вентилятора. Как правило,

вращение вентилятора регулируется в зависимости

от температуры воды на выходе из градирни



Электрическая панель



Щит управления градирней
